Лотки стальные
КАК ОРГАНИЗОВАТЬ
ИДЕАЛЬНУЮСИСТЕМУ
УКЛАДКИ КАБЕЛЯ?
РАССЧИТАТЬ ТРЕБУЕМУЮ ШИРИНУ СИСТЕМЫ
ОПРЕДЕЛИТЬСЯ С ВЫСОТОЙ БОРТА
ОПРЕДЕЛИТЬСЯ С ДЛИННОЙ ЛОТКА
ВЫБЕРИТЕ ТИП ЛОТКА

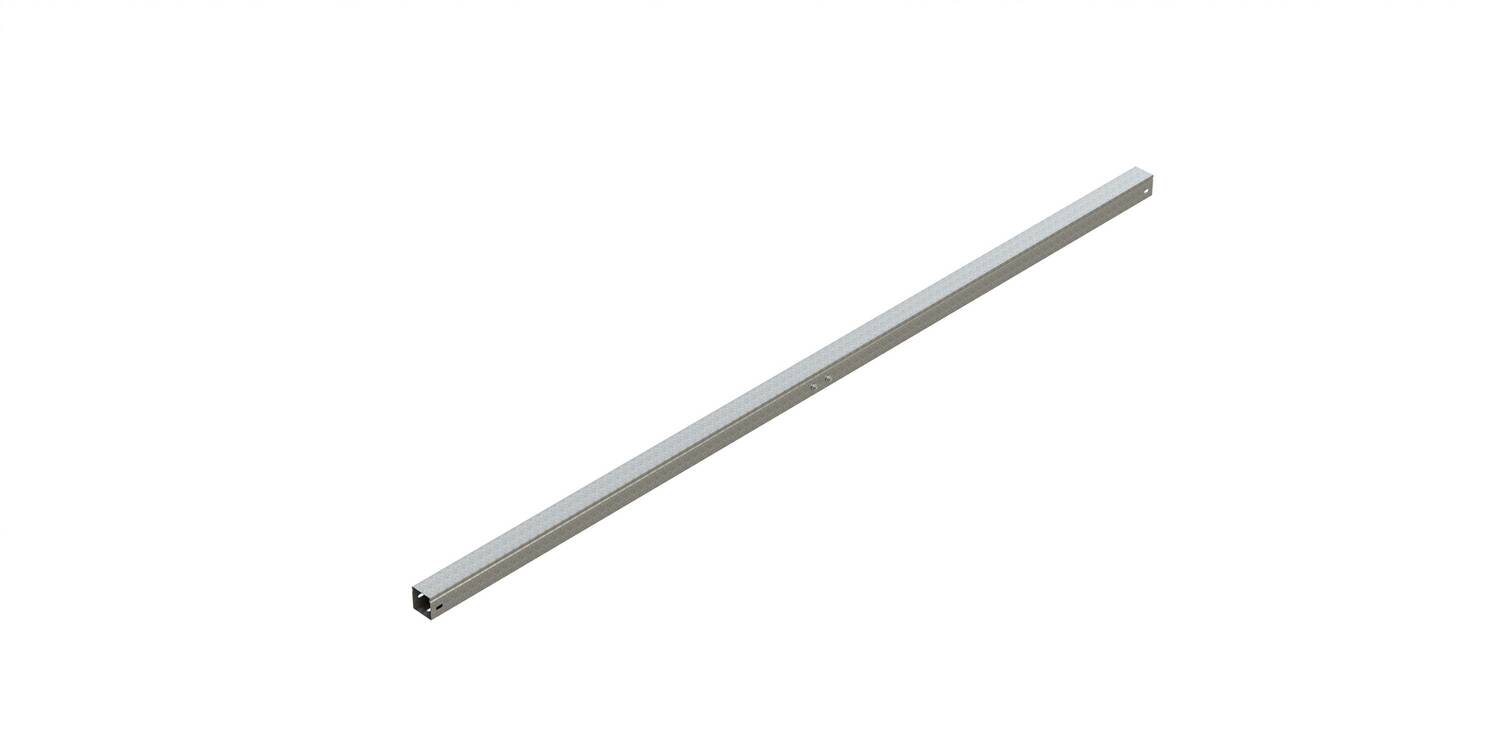

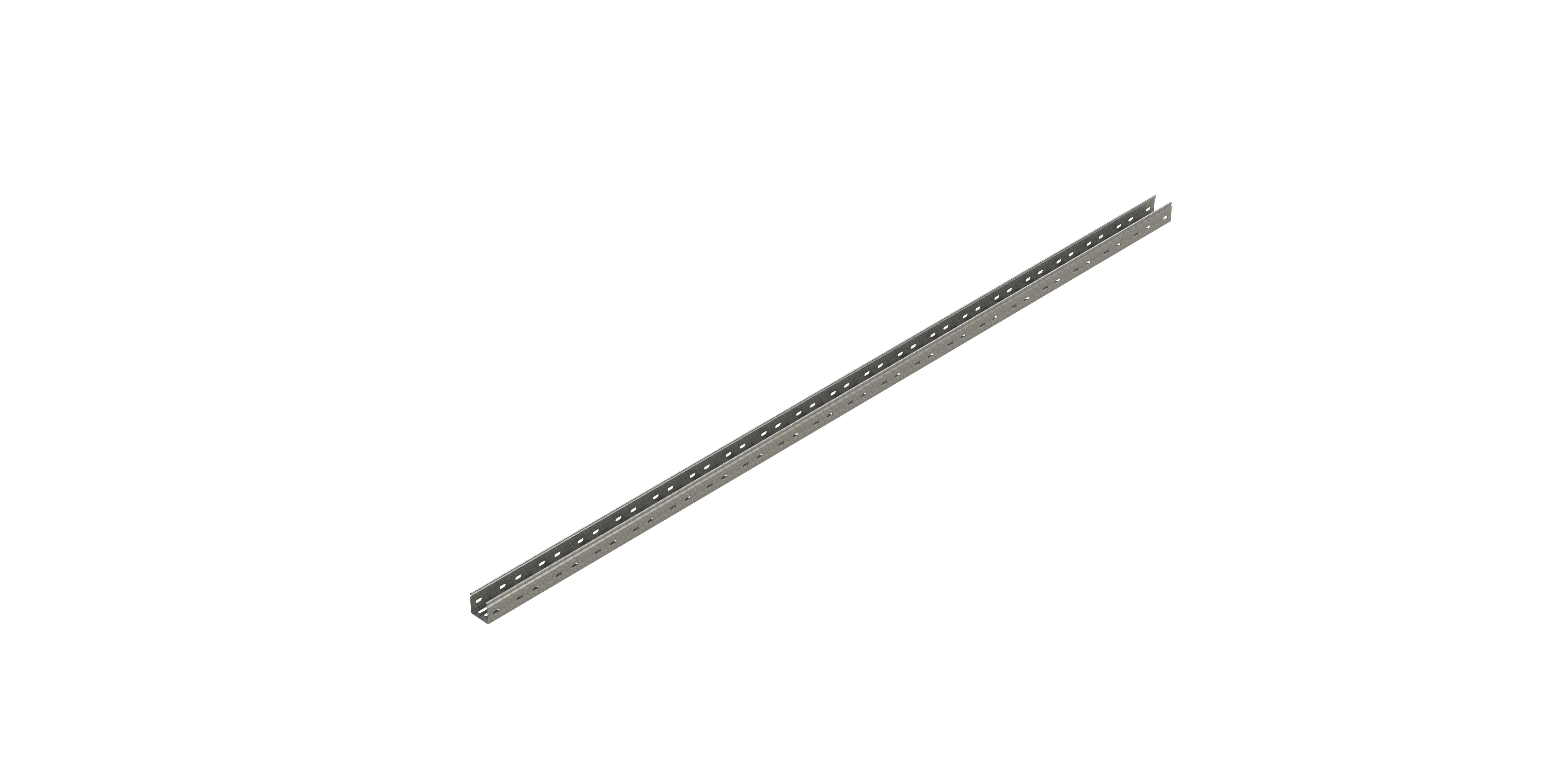

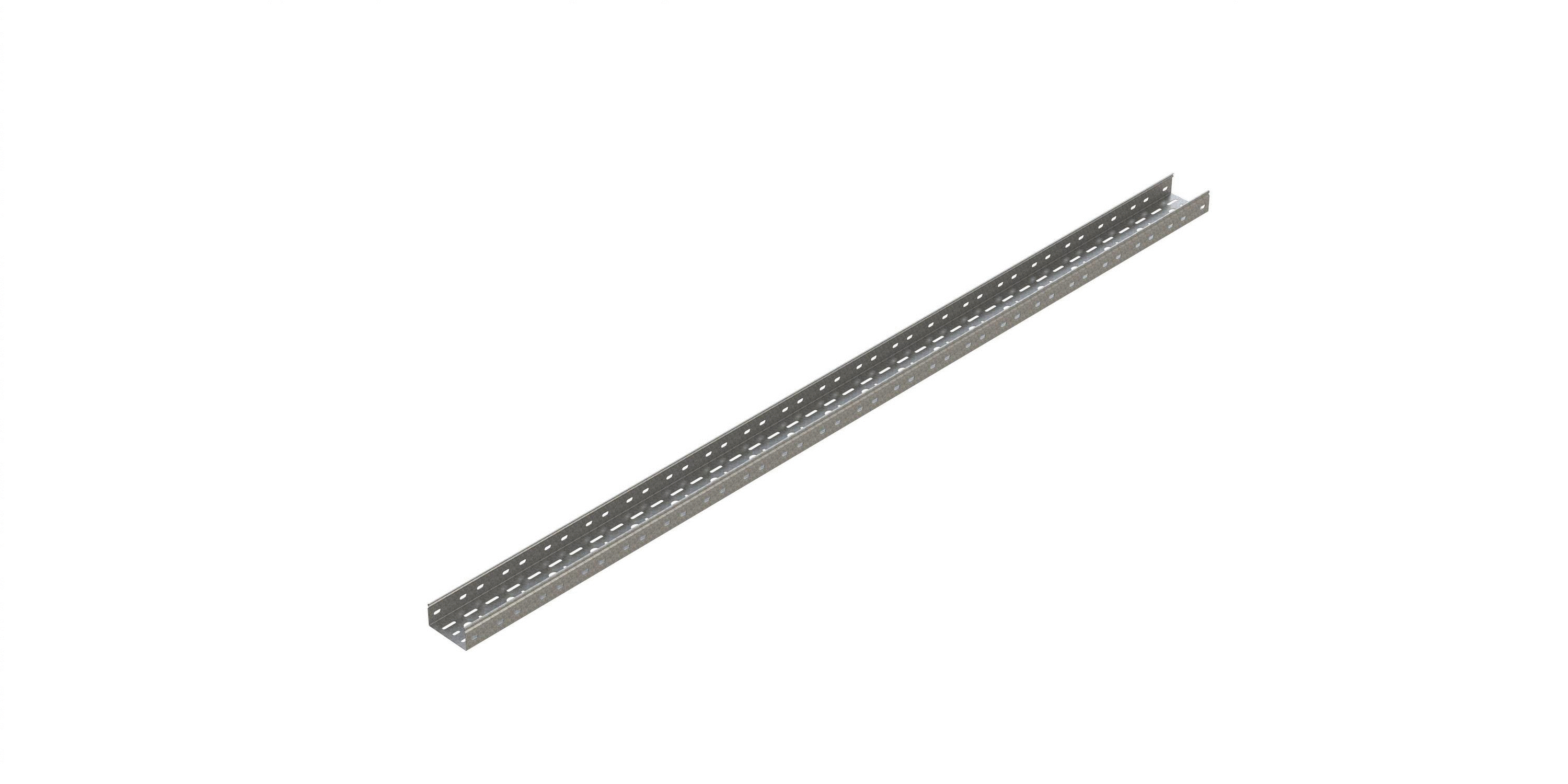

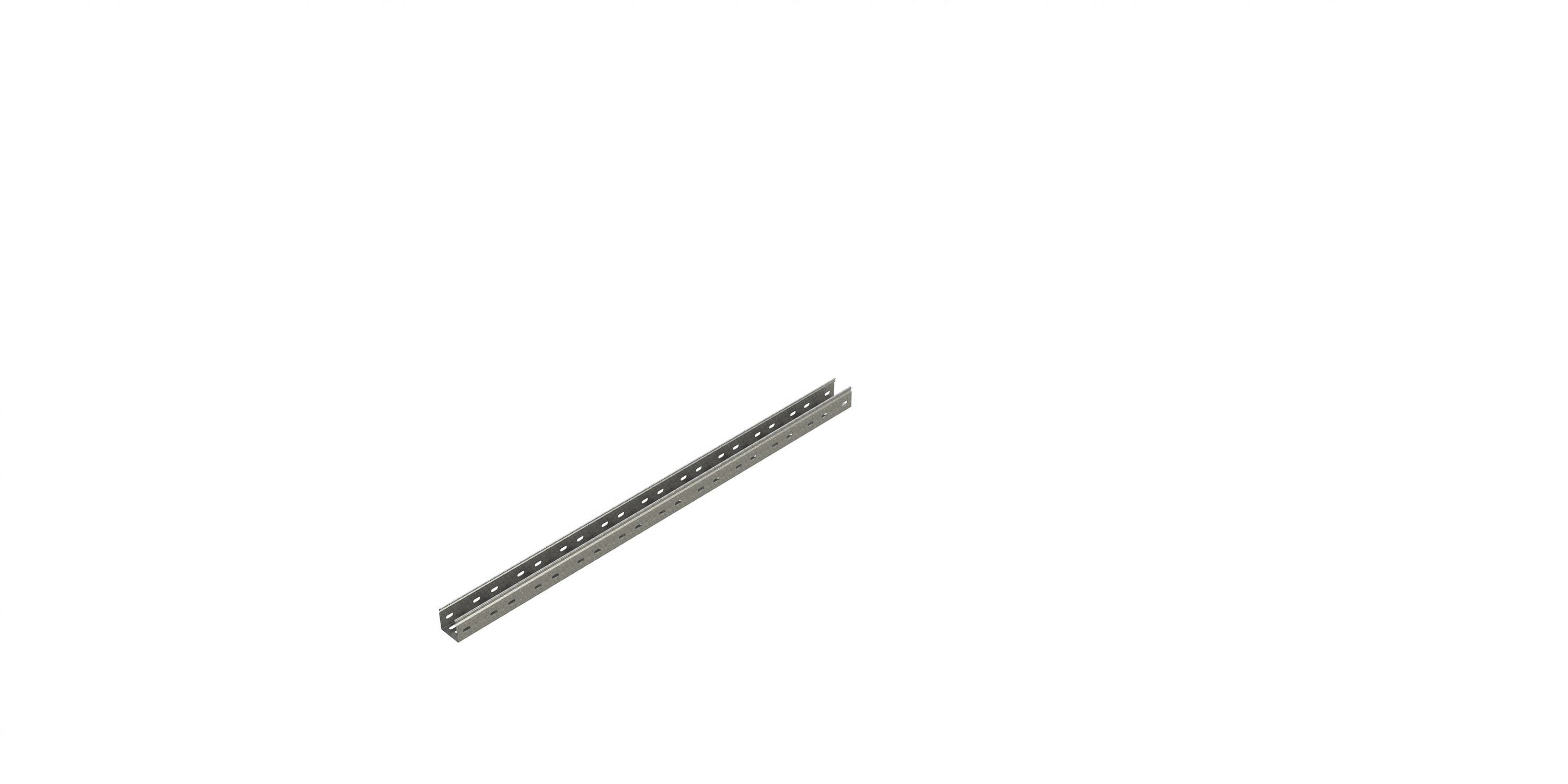

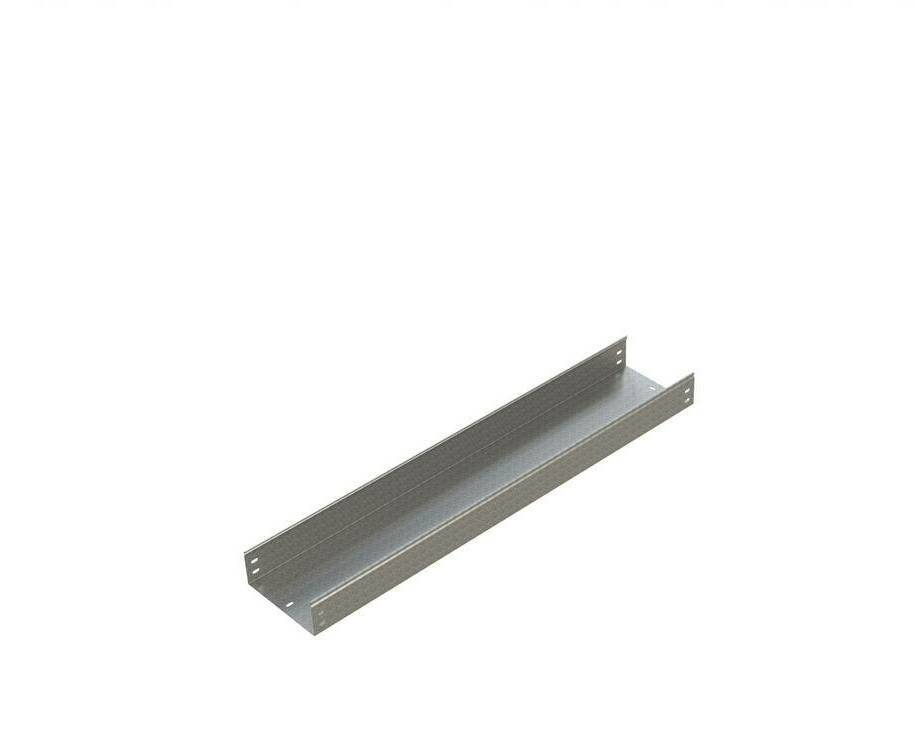

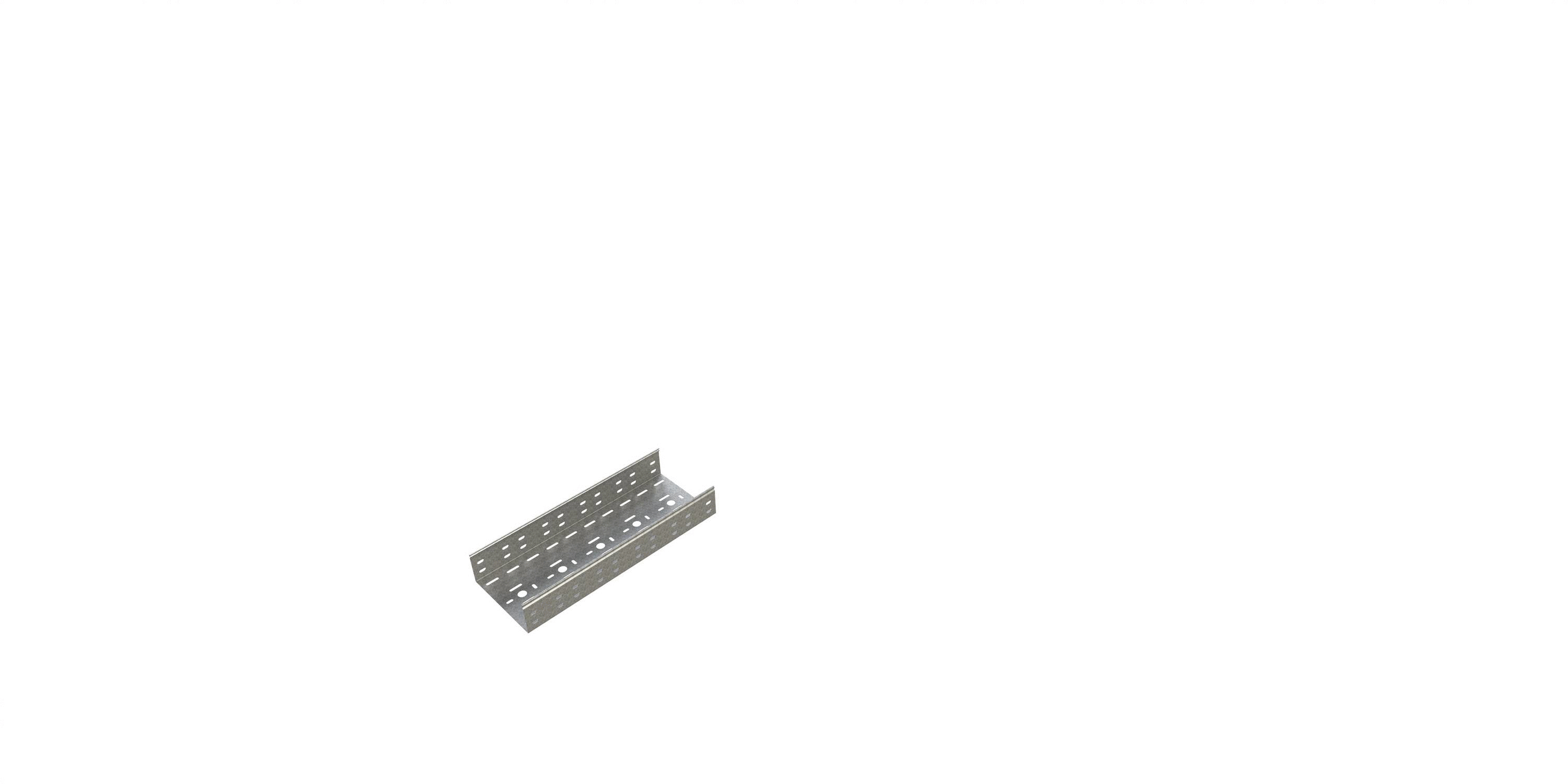

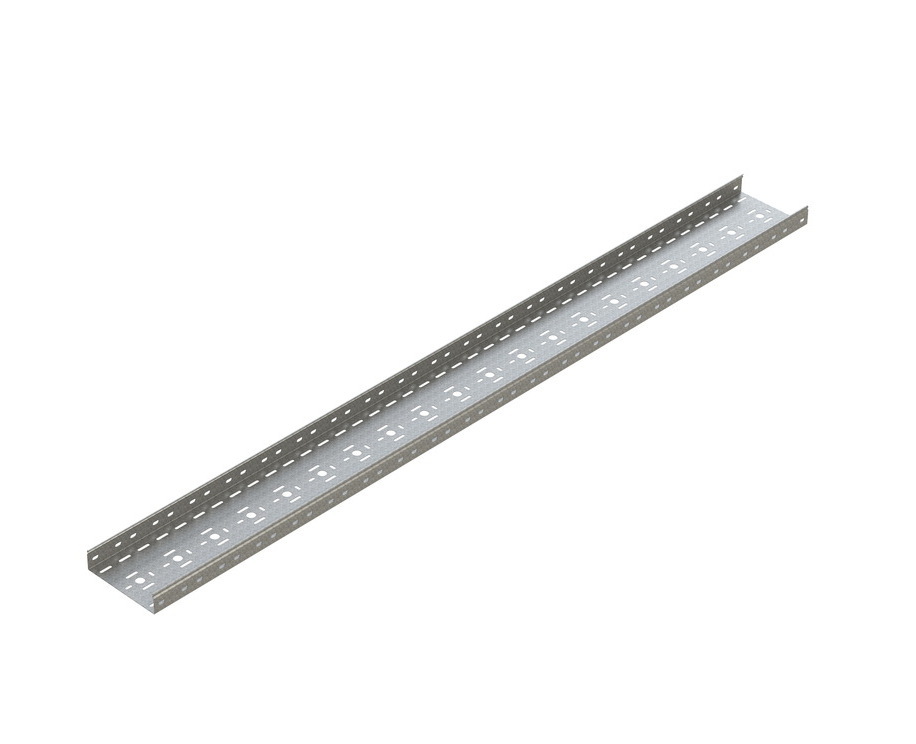

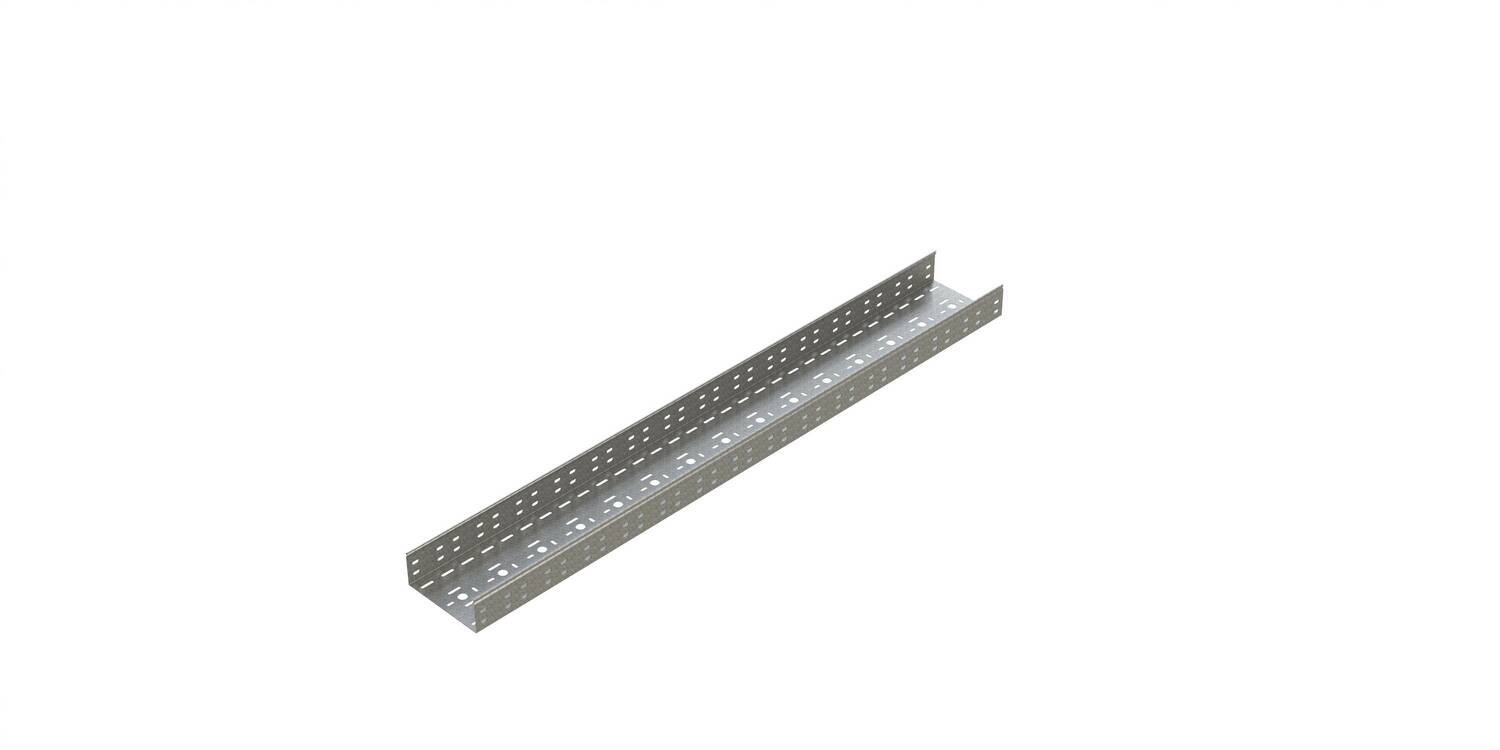

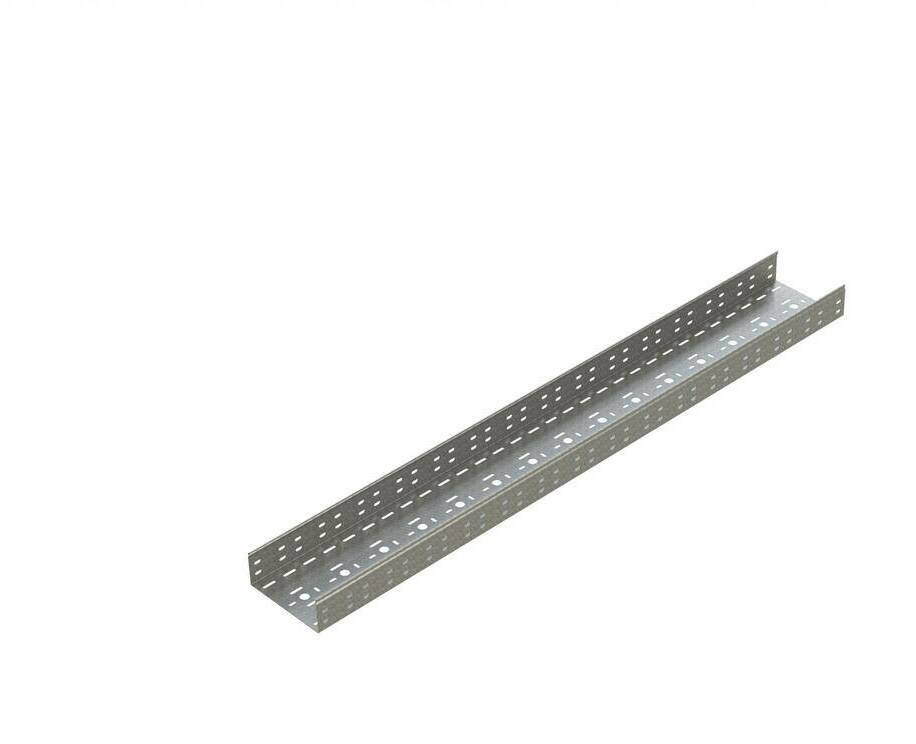

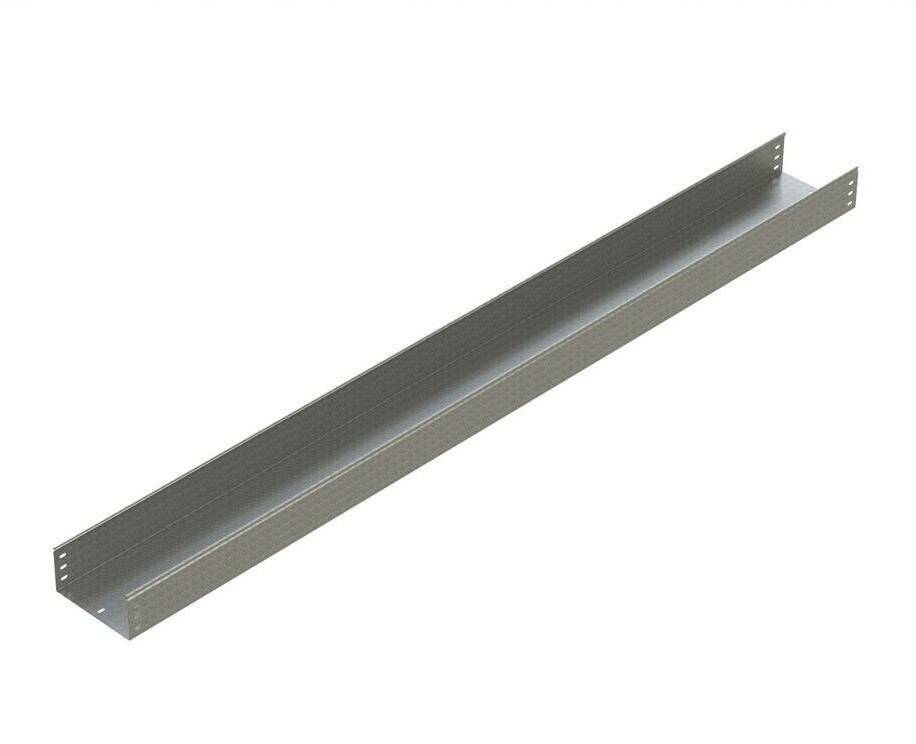

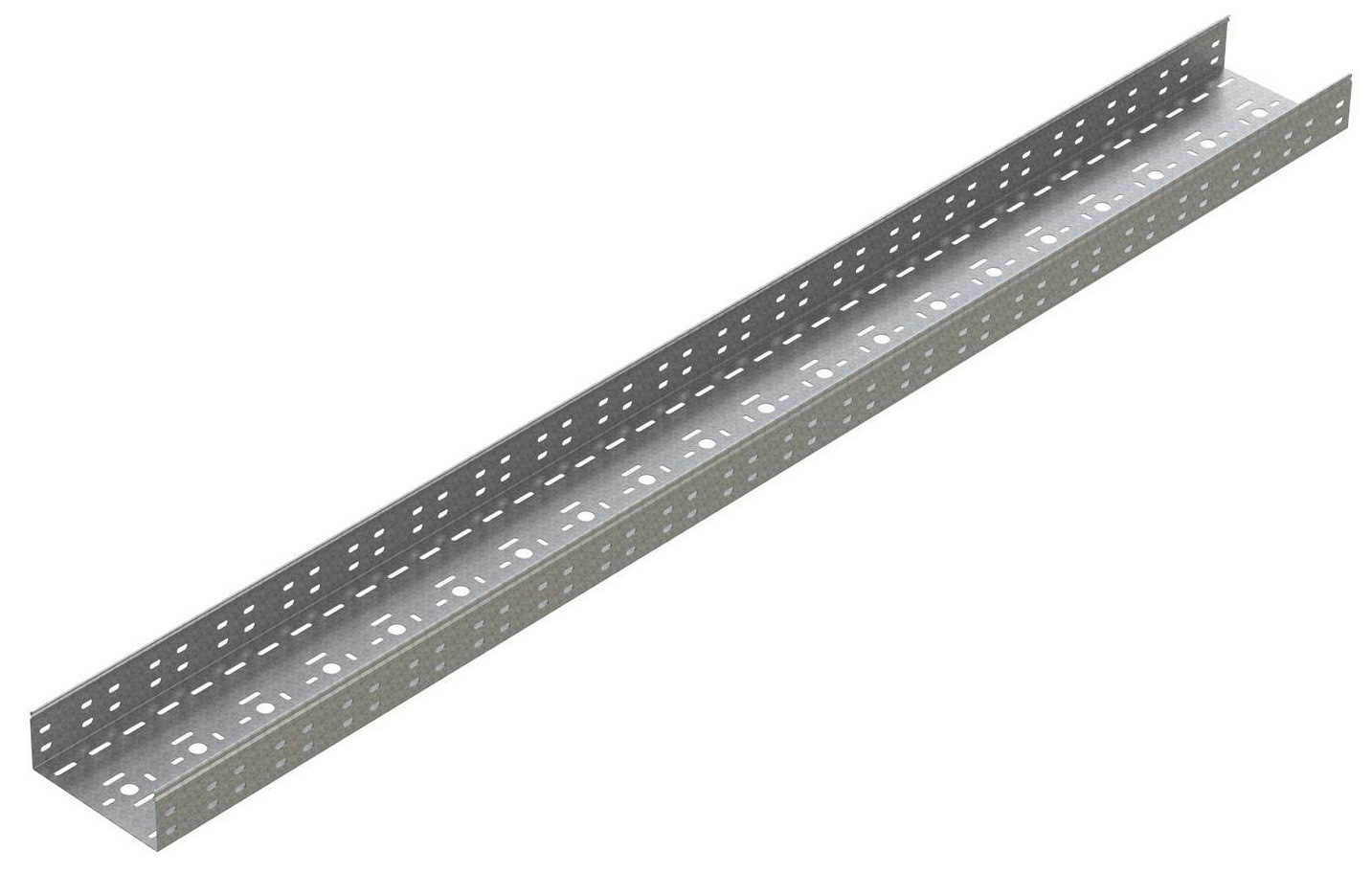

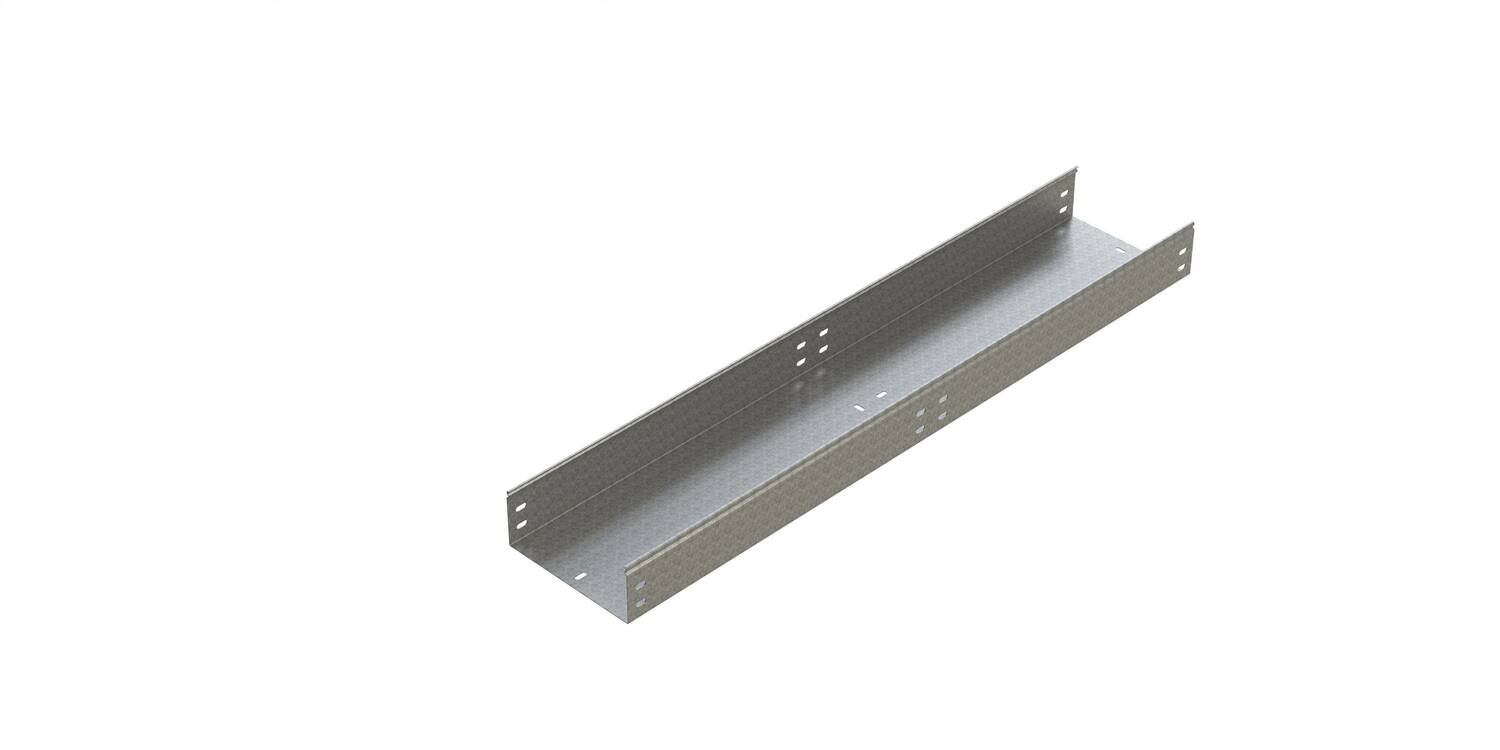

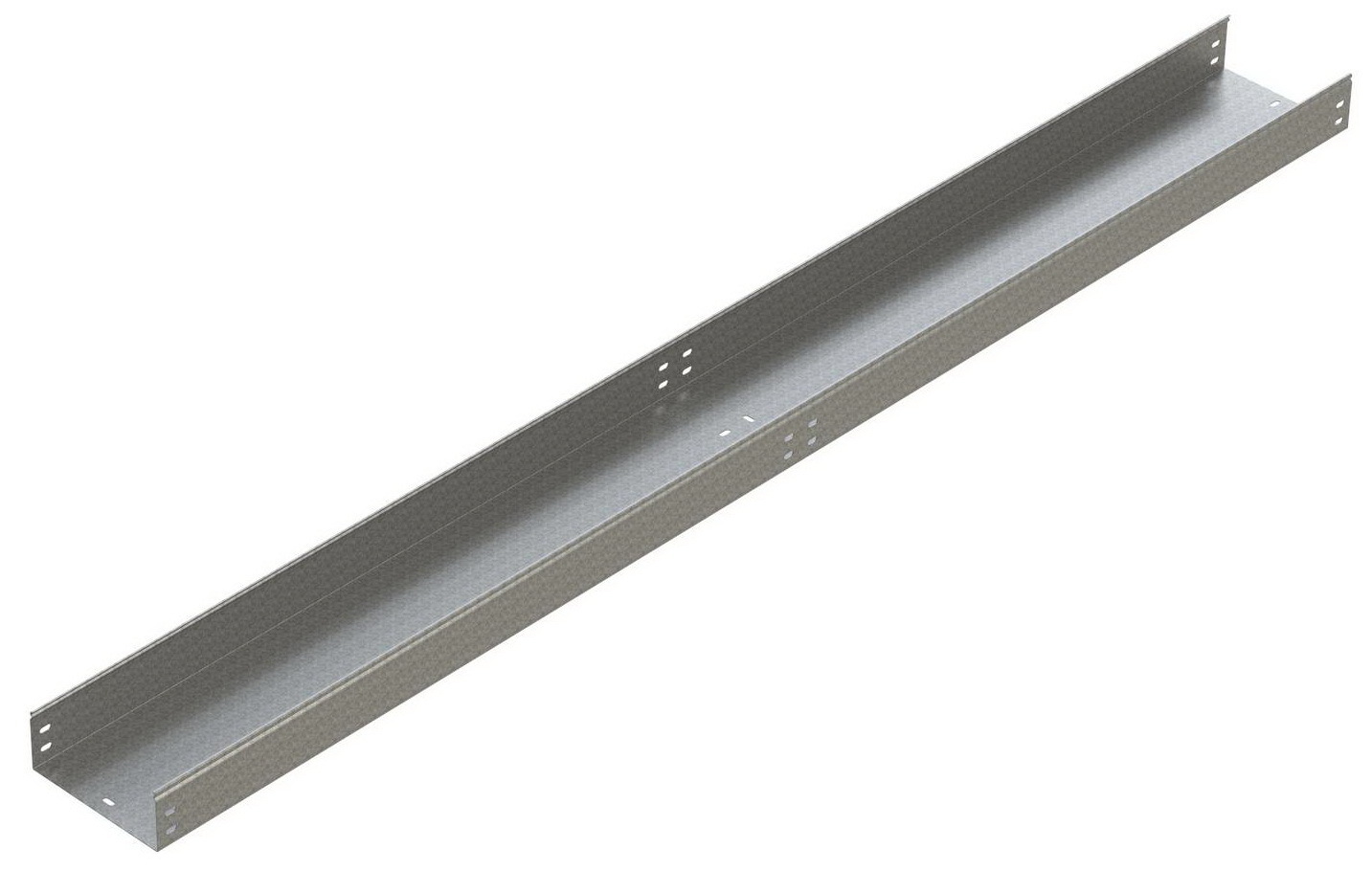

перфорированный неперфорированный
ВЫБРАТЬ ТОЩИНУ ЛОТКА

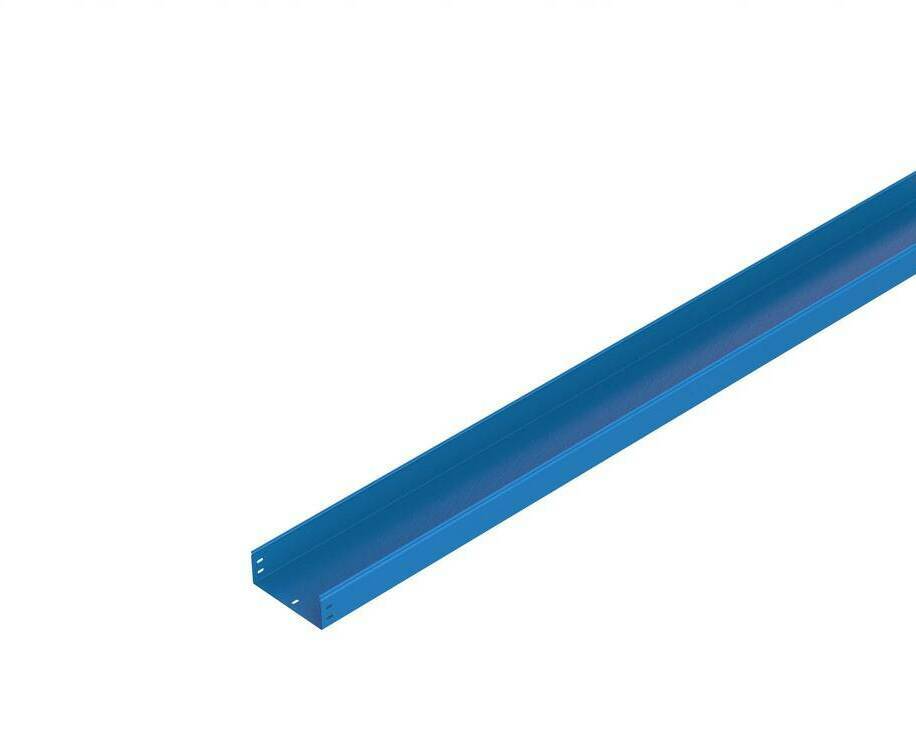

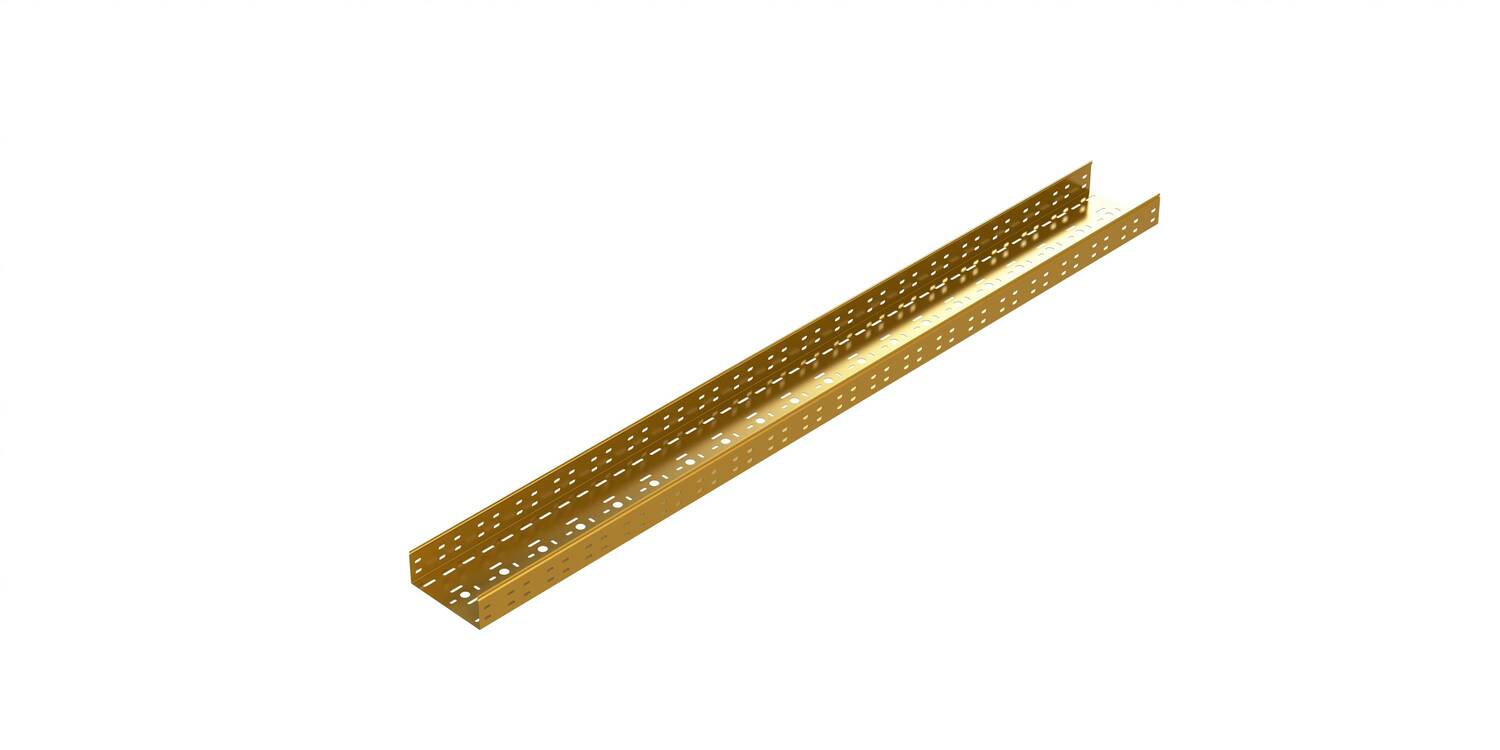

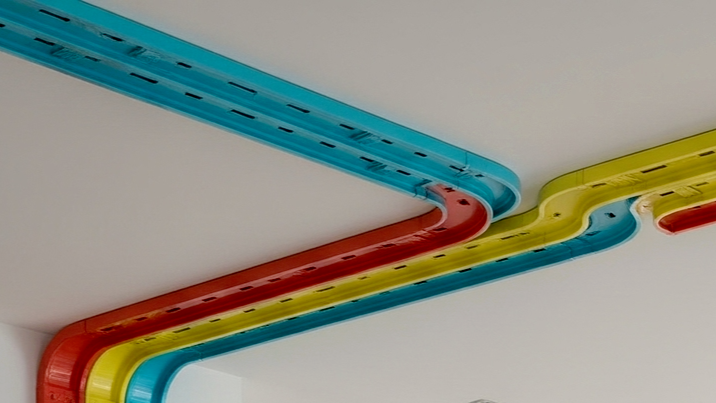

ВЫБРАТЬ НУЖНЫЙ ЦВЕТ
по RAL для порошковой покраски
ВОЗМОЖНА УСТАНОКА КРЫШКИ

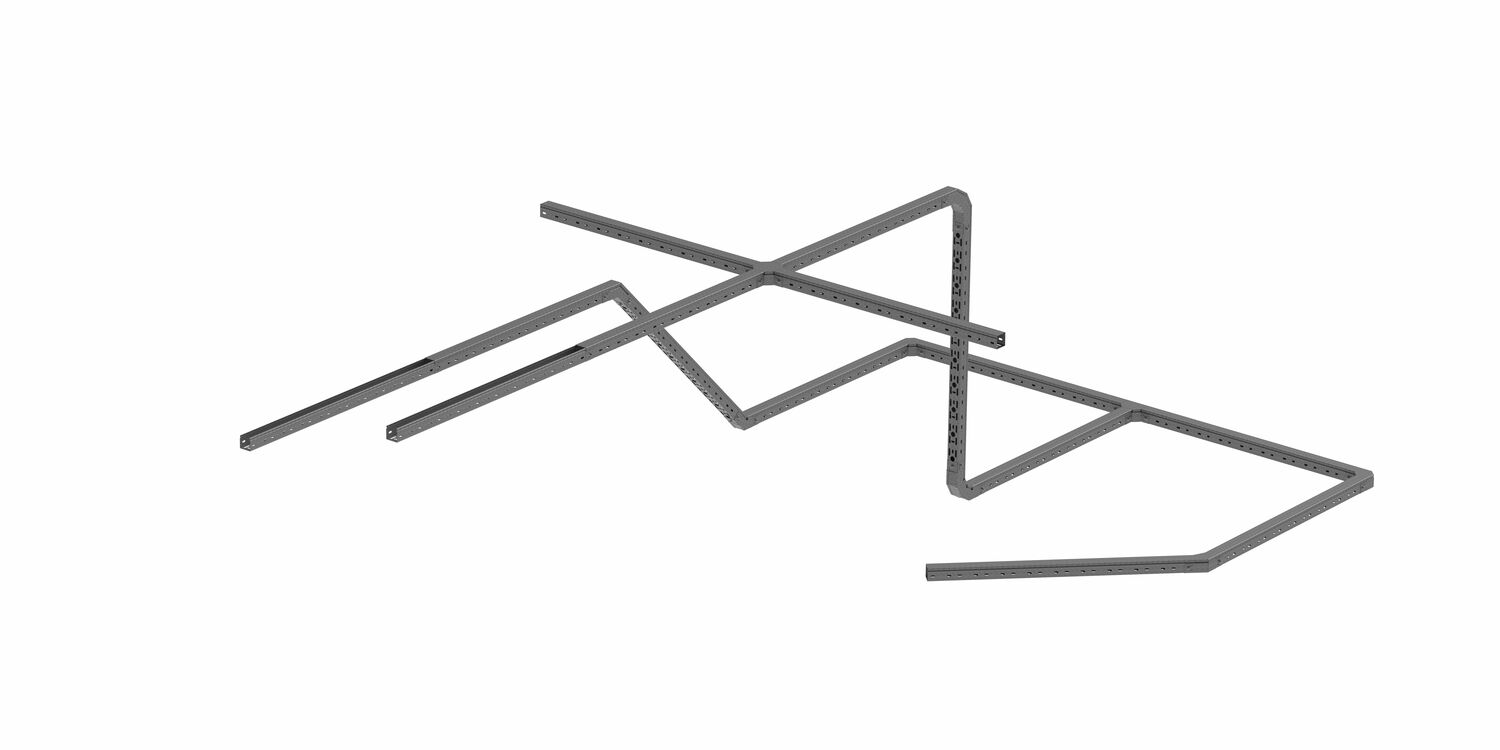

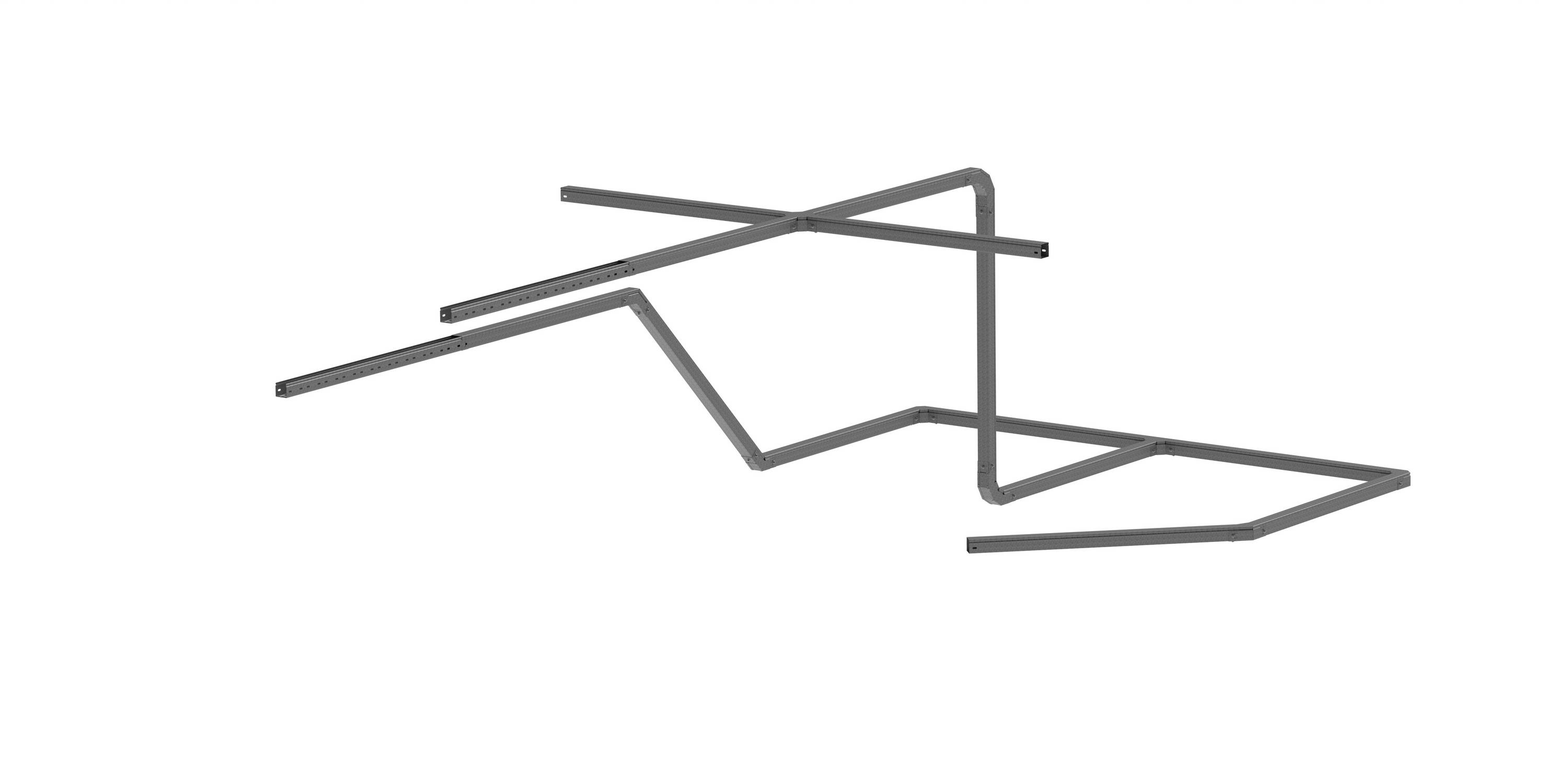

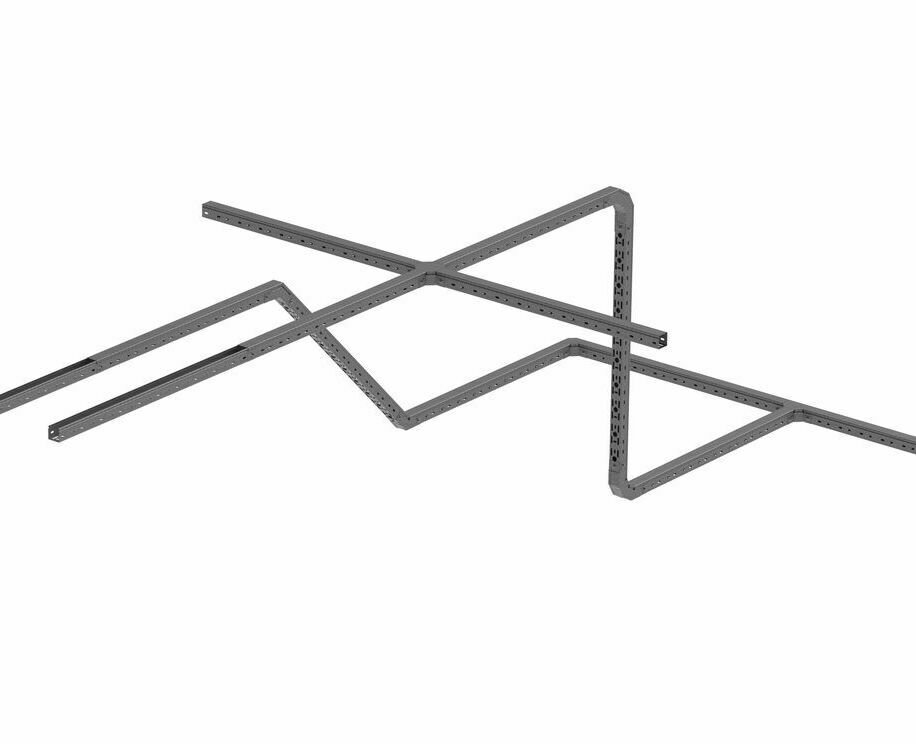

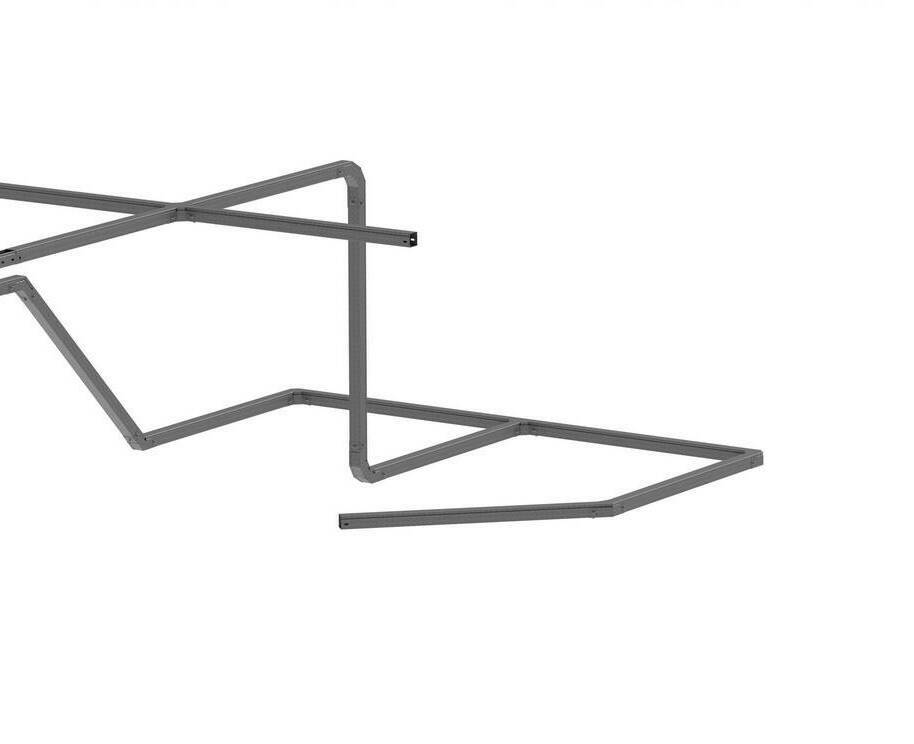

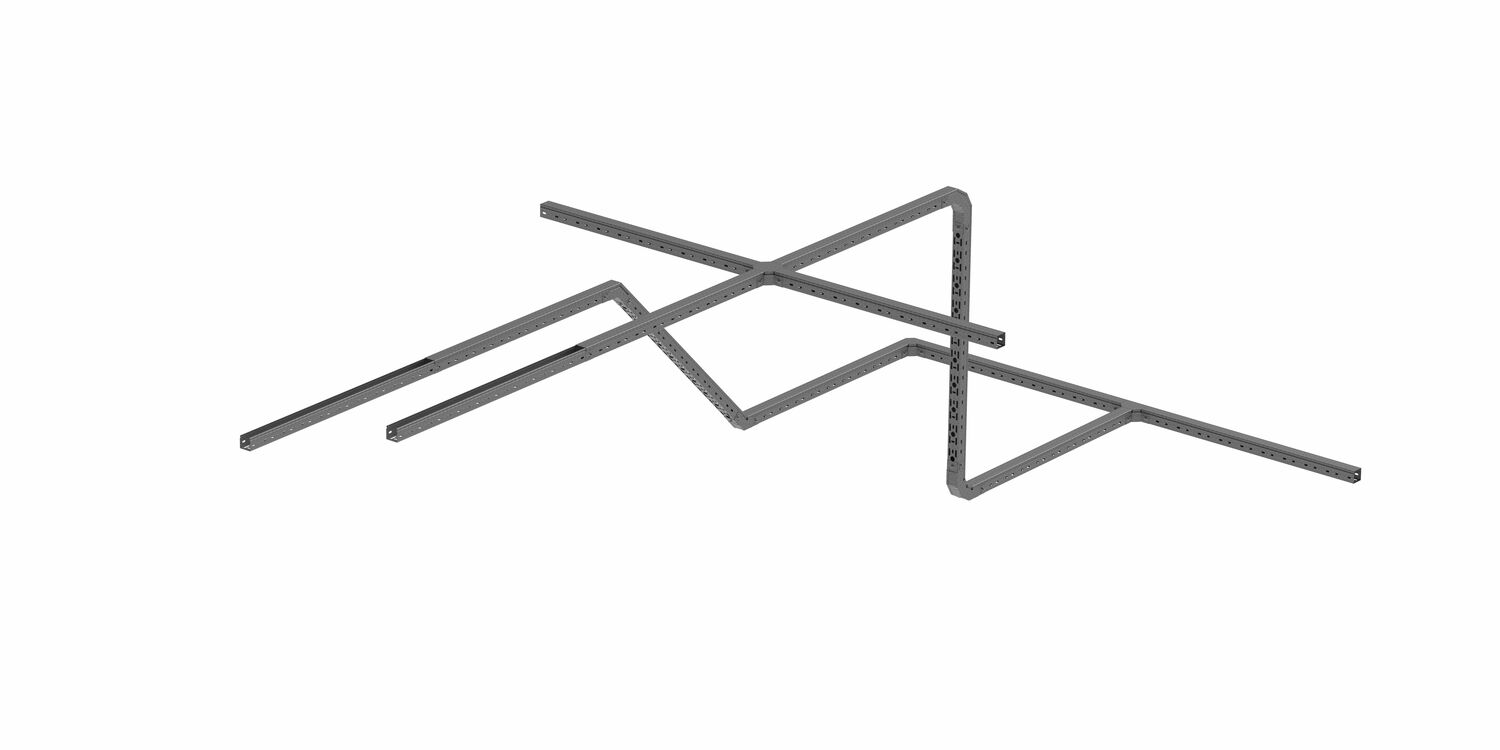

РАСПРЕДЕЛИТЕ ПРЯМЫЕ УЧАСТКИ,
Х и Т - ОБРАЗНЫЕ ПЕРЕКРЁСТКИ,
ПОВОРОТЫ, ПОДЪЁМЫ И СПУСКИ
ПОД ЛЮБЫМИ УГЛАМИ

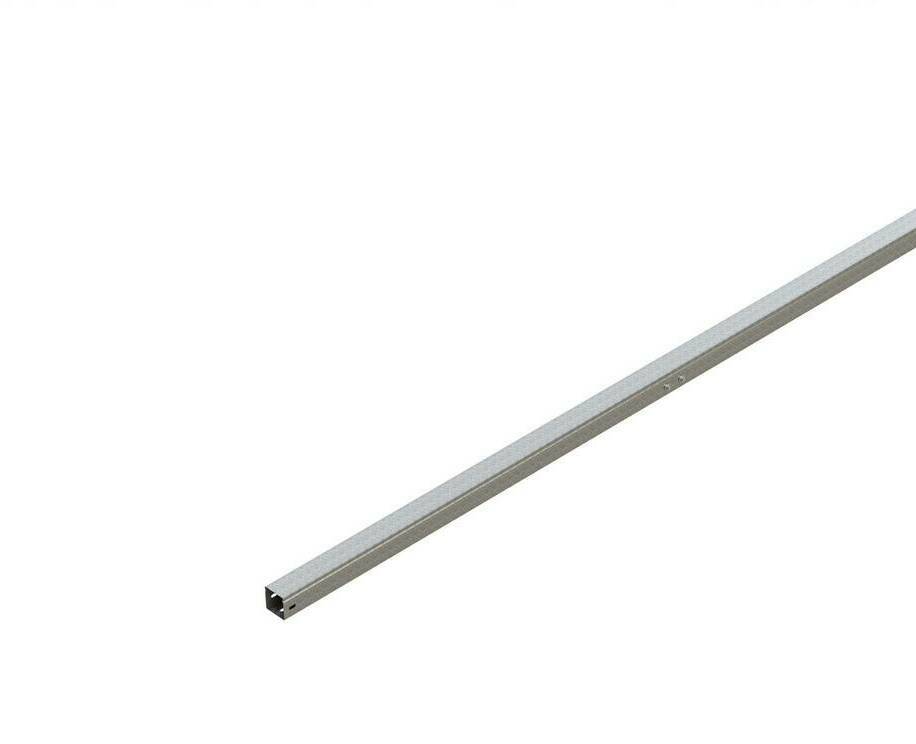

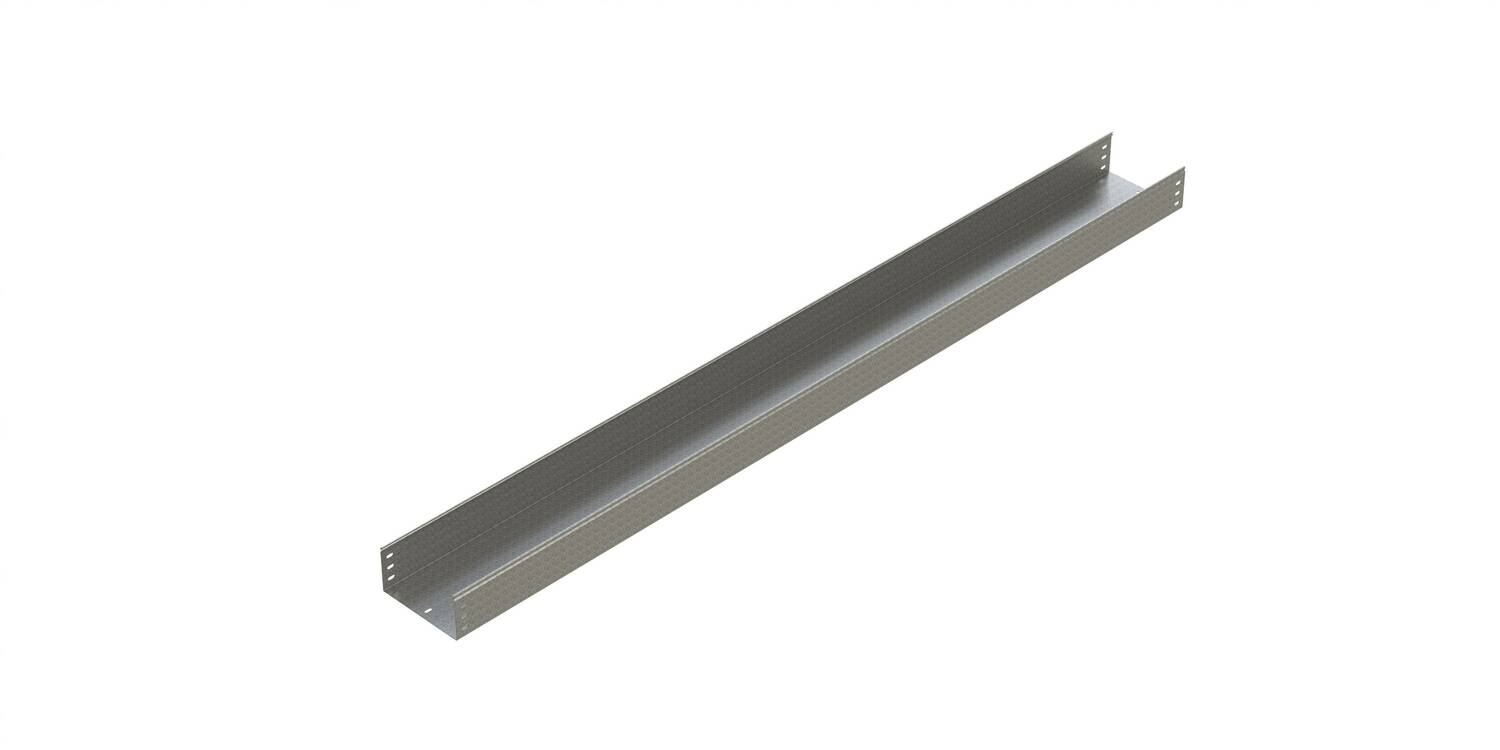

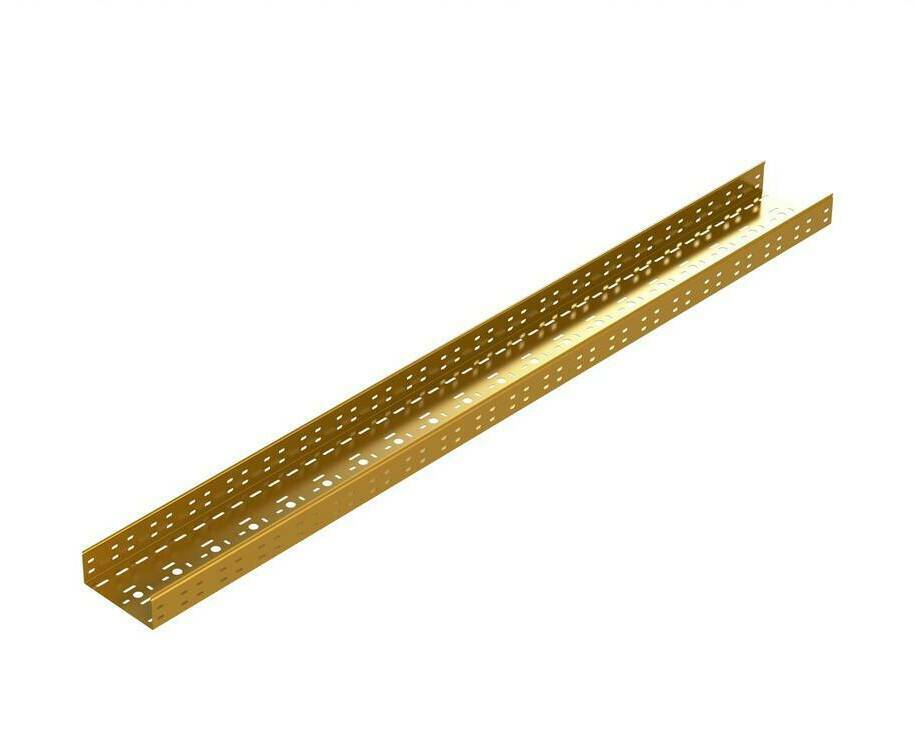

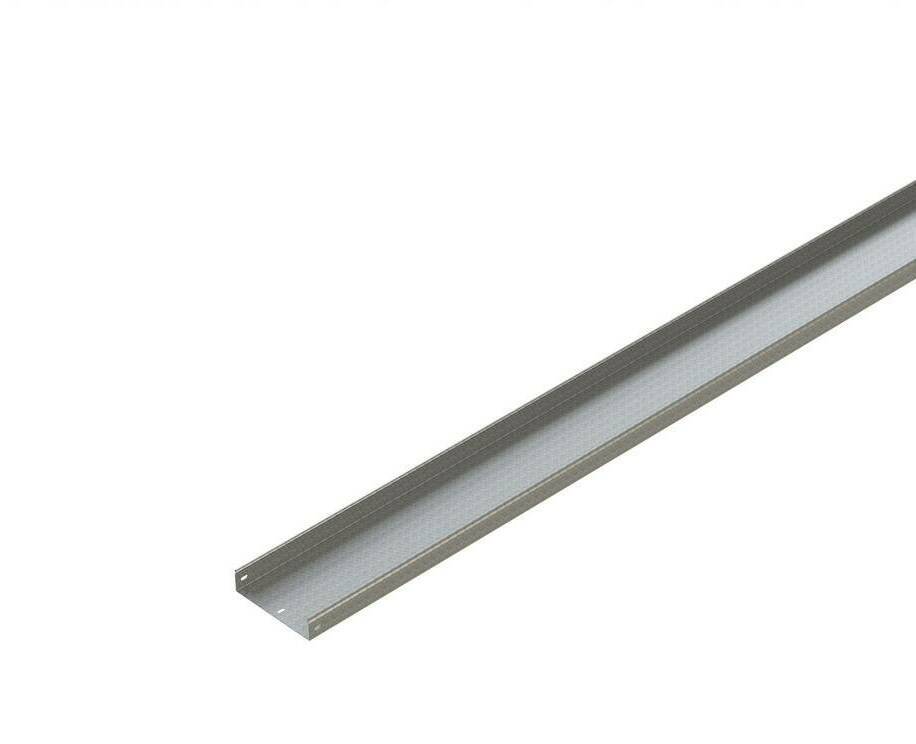

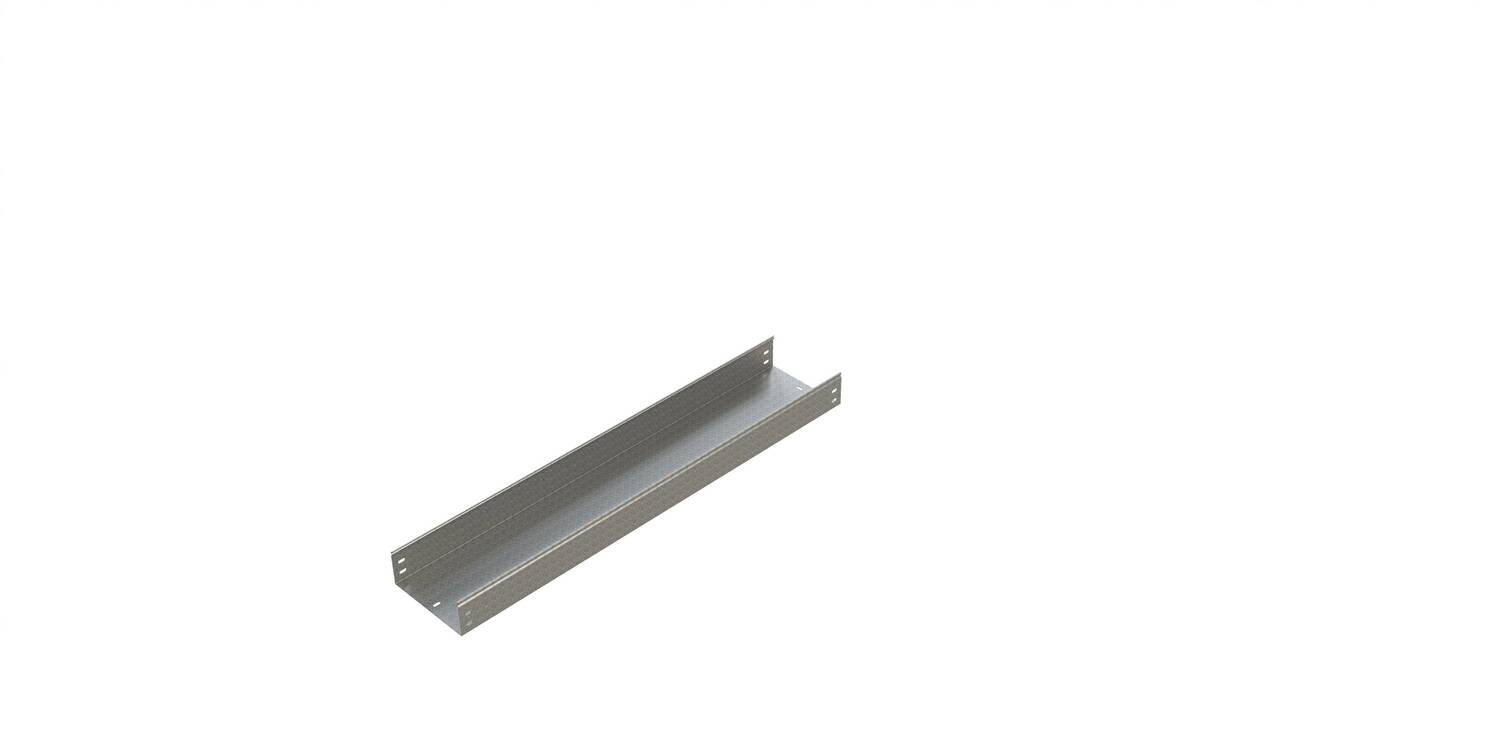

Система перфорированных и неперфорированных лотков, крышек и аксессуаров из листовой стали. В основе системы – стыковка элементов по принципу «Быстрый монтаж», которая значительно ускоряет процесс создания кабеленесущих конструкций, а интегрированные в корпус соединительные лепестки обеспечивают надежную фиксацию и целостность кабельной трассы.
дополнительные ребра жесткости, создадут увеличенную прочность конструкции и защитят от внешних воздействий окружающей среды. Перфорация облегчает конструкцию, позволяет легко закреплять держателями или стяжками одиночные кабели и пучки, а также устанавливать лоток к опоре в любом месте, сводя к минимуму количество «мертвых зон» для крепления. При этом все изделия данной серии отличаются высокой несущей способностью и большим эксплуатационным ресурсом даже в сложных агрессивных условиях.
Система перфорированных и неперфорированных лотков представляют собой высокопрочную конструкцию для организованной укладки кабелей, различных труб и шлангов. Такие системы прокладки кабеля позволяют организовать адресную кабельную и шланговую проводку, обеспечить защиту от механических воздействий и среды.

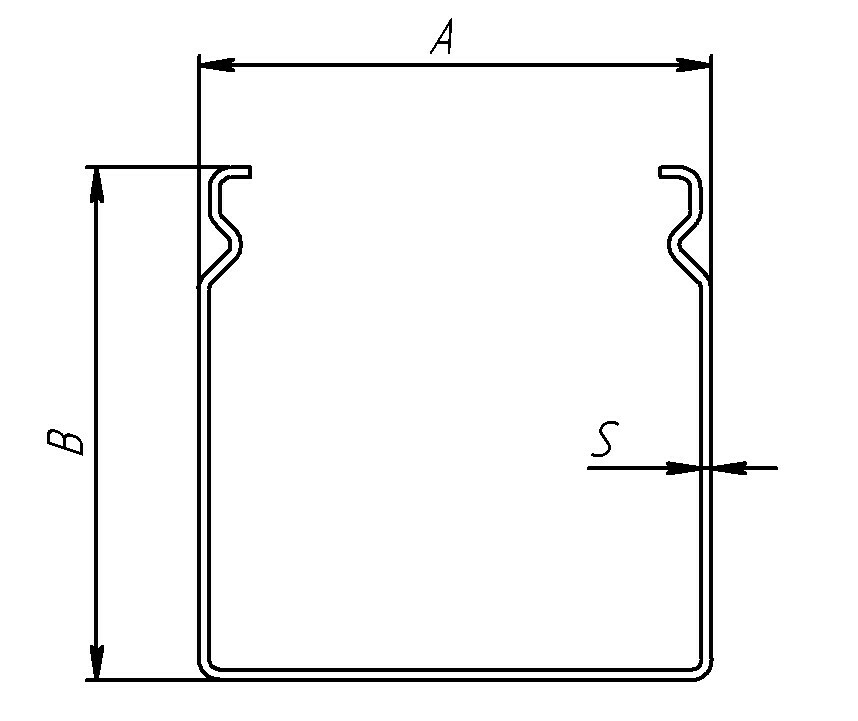

Размеры кабелеукладочной системы:
А - Габаритная ширина;
B - Габаритная высота;
S - Толщина лотка;

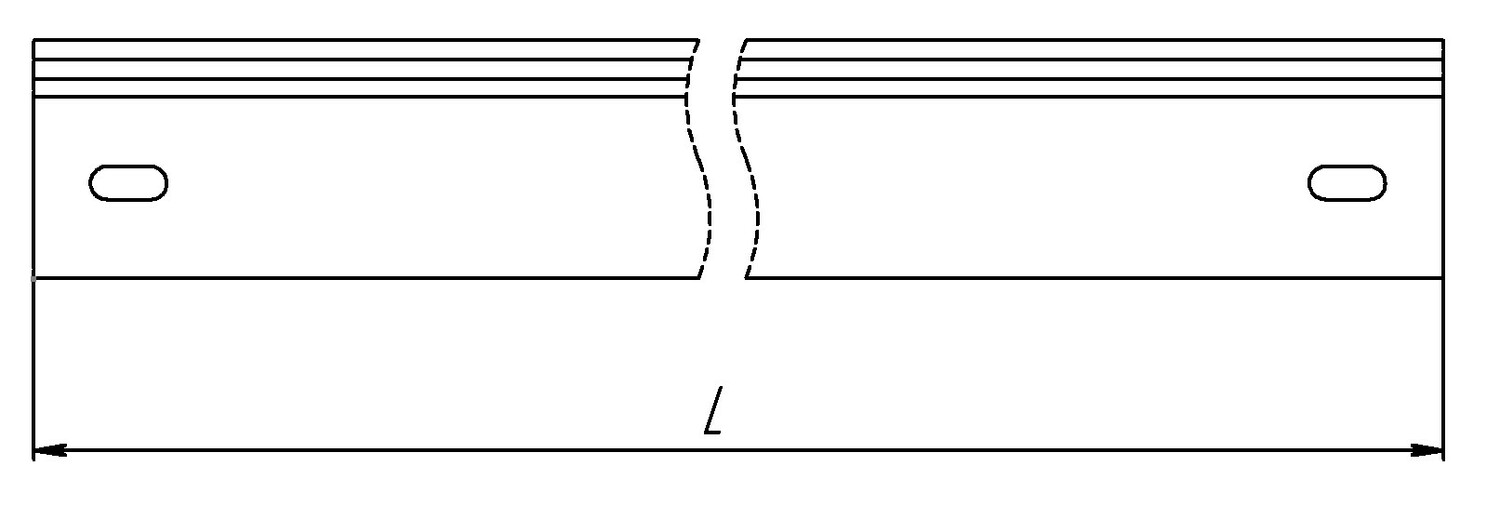

L - Длина лотка.
Таблица размеров
| A | 50 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | ||||||||||||||
| B | 50 | 80 | 100 | |||||||||||||||||||
| S | 0,55 | 0,6 | 0,65 | 0,7 | 0,75 | 0,8 | 0,85 | 0,9 | 0,95 | 1,0 | 1,1 | 1,15 | 1,2 | 1,25 | ||||||||
| L | от 1000; 1500; 2000; 3000; 4000; 5000; 6000; возможна любая длина с шагом 1 мм, по запросу и согласованию | |||||||||||||||||||||
ОБРАТИТЕСЬ К НАМ СО СВОИМ ПРОЕКТОМ - МЫ ПОМОЖЕМ ПОДОБРАТЬ И ПОСЧИТАТЬ ВСЕ НЕОБХОДИМЫЕ ЭЛЕМЕНТЫ:
- ПРЯМЫЕ СЕКЦИИ (требуемой ширины, длинны, высоты стенок);
- УГЛЫ 90, 45, 30 и другие;
- Х, T, Y - ОБРАЗНЫЕ ПЕРЕКРЁСТКИ;
- КОМБИНИРОВАННЕ ПЕРЕСЕЧЕНИЯ ЛЮБОЙ СЛОЖНОСТИ;
- ПОДЪЁМЫ и СПУСКИ 90, 45, 30 и другие;
- СИСТЕМУ ПОДВЕСОВ И КРЕПЛЕНИЯ;
- КАБЕЛЬНЫЕ ЗАЖИМЫ И КРЕПЛЕНИЯ;
- СОЕДИНИТЕЛИ;
- ВСЕ НЕОБХОДИМЫЕ КОМПОНЕНТЫ (вплоть до крепежа)
ПОМОЖЕМ ВАМ РАЗРАБОТАТЬ ДЕТАЛЬНЫЙ ПРОЕКТ С ПОСТАВЛЯЕМЫМИ НАМИ КОМПЛЕКТУЮЩИМИ
ПРЕДЛОЖИМ ВАМ БИБЛИОТЕКУ УПРОЩЁННЫХ МОДЕЛЕЙ, ДЛЯ САМОСТОЯТЕЛЬНОГО ПРОЕКТИРОВАНИЯ
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДЛЯ ЗАКАЗА
ЛЛА-A100-C50-T136-L2000
где:
ЛЛА - Лоток Лестничный Алюминиевый;
A100 - ширина внутренняя;
С50 - высота внутренняя;
T200 - шаг установки перекладин;
L2000 - длина направляющей
