КАК ОРГАНИЗОВАТЬ
ИДЕАЛЬНУЮСИСТЕМУ
УКЛАДКИ КАБЕЛЯ?
ДЛЯ НАЧАЛА - ОПРЕДЕЛИТЬСЯ С ТИПОМ КОНСТРУКЦИИ
РАССЧИТАТЬ ТРЕБУЕМУЮ ШИРИНУ СИСТЕМЫ

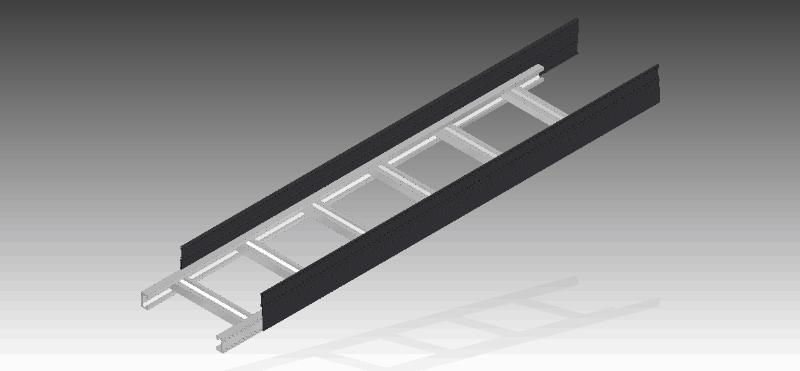

ОПРЕДЕЛИТЬСЯ С ВЫСОТОЙ БОРТА

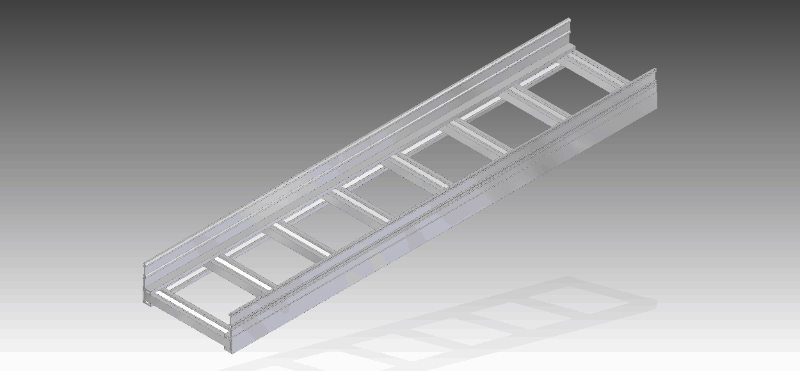

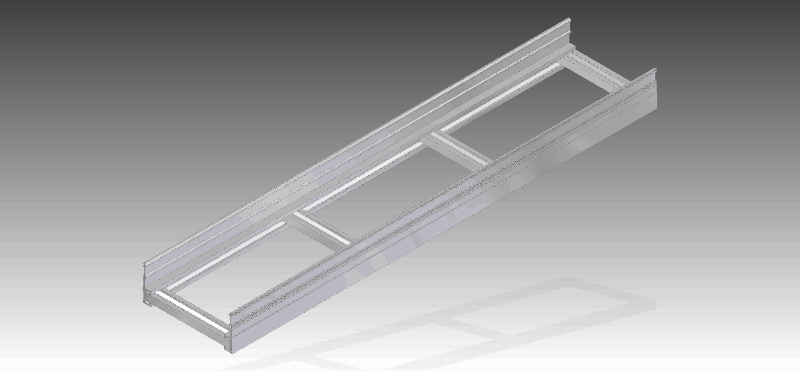

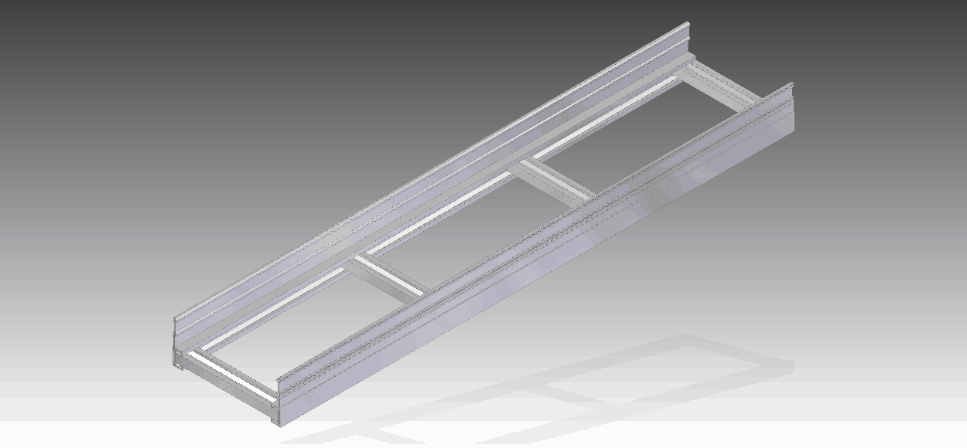

УСТАНОВИТЬ ШАГ ПЕРЕКЛАДИН
УСТАНОВИТЬ ЗАЩИТНОЕ ДНО И КРЫШКУ

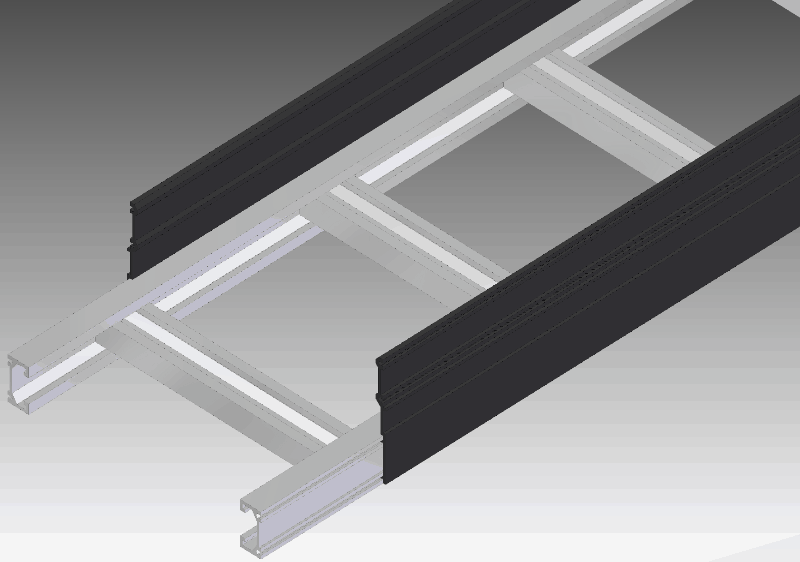

ПЕРЕКЛАДИНЫ ИЗ СПЕЦИАЛЬНОГО ПРОФИЛЯ
ИДЕАЛЬНО ПОДХОДЯТ ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ
БОЛЬШИНСТВОМ ВИДОМ ЗАЖИМОВ
ВЫБРАТЬ НУЖНЫЙ ЦВЕТ И ТИП ПОКРЫТИЯ
Цвета по RAL
Анодирование или порошковая покраска
МОЖНО ПРИСТУПАТЬ К СБОРКЕ
Это просто, как детский конструктор

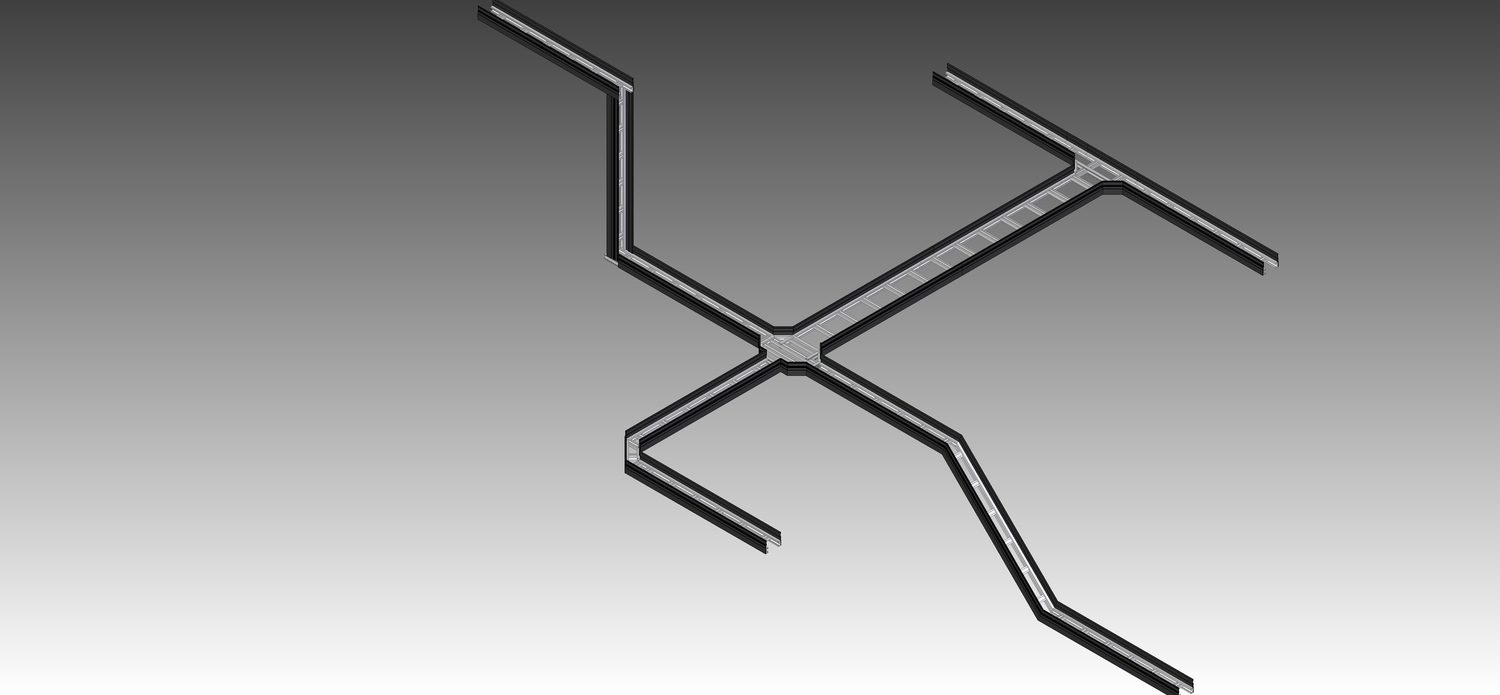

РАСПРЕДЕЛИТЕ ПРЯМЫЕ УЧАСТКИ,
Х и Т - ОБРАЗНЫЕ ПЕРЕКРЁСТКИ,
ПОВОРОТЫ, ПОДЪЁМЫ И СПУСКИ
ПОД ЛЮБЫМИ УГЛАМИ

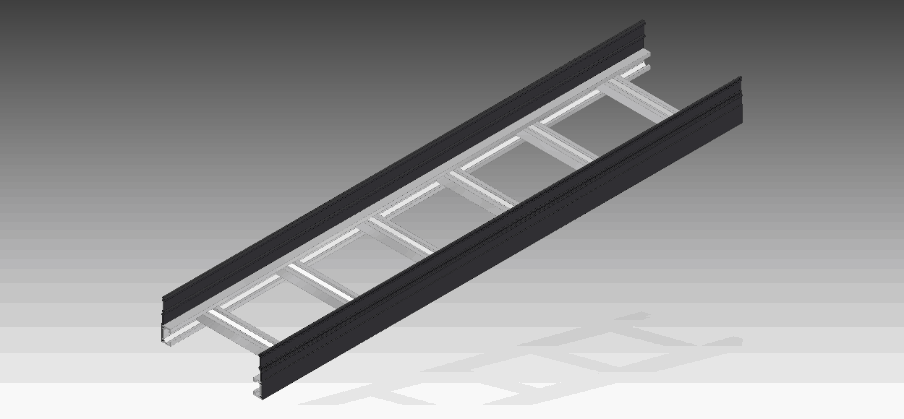

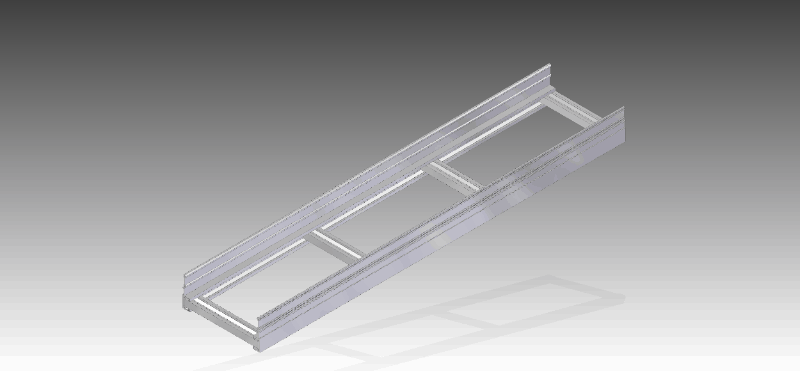

Алюминиевые лестничные лотки представляют собой облегчённую, но высокопрочную конструкцию для организованной укладки кабелей, различных труб и шлангов. Такие системы прокладки кабеля позволяют организовать адресную кабельную и шланговую проводку, обеспечить защиту от механических воздействий и среды.
Системы защиты из алюминия сочетают в себе надёжность и, высокую скорость монтажа, модульность детского конструктора и возможность гибко менять параметры под любые задачи, а так же специальный дизайн и возможность подбора цветовой гаммы, что позволит встроить системы нашего производства в любой дизайн-проект.
Размеры кабелеукладочной системы:
А - Внутренняя ширина;
B - Габаритная ширина;
С - Внутренняя высота;
D - Габаритная высота;
T - Шаг установки перекладин;

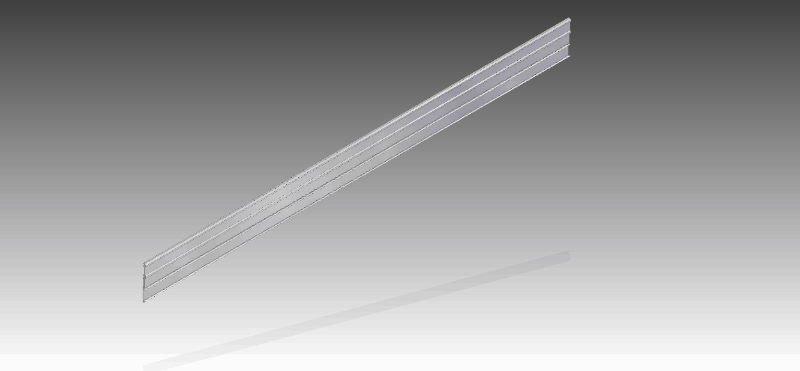

L - Длина направляющей.
Таблица размеров
| A | от 50 до 1000 с шагом 1 мм | ||||||||||
| B | А + 16 | ||||||||||
| C | 50 | 100 | 150 | 200 | 250 | Далее по согласованию | |||||
| D | 82 | 132 | 182 | 232 | 282 | С + 32 | |||||
| T | от 100; 150; 200; 250; 300; 400; 500; другой шаг по запросу и согласованию | ||||||||||
| L | от 1000; 1500; 2000; 3000; 4000; 5000; 6000; возможна любая длина с шагом 1 мм, по запросу и согласованию | ||||||||||
ОБРАТИТЕСЬ К НАМ СО СВОИМ ПРОЕКТОМ - МЫ ПОМОЖЕМ ПОДОБРАТЬ И ПОСЧИТАТЬ ВСЕ НЕОБХОДИМЫЕ ЭЛЕМЕНТЫ:
- ПРЯМЫЕ СЕКЦИИ (требуемой ширины, длинны, высоты стенок);
- УГЛЫ 90, 45, 30 и другие;
- Х, T, Y - ОБРАЗНЫЕ ПЕРЕКРЁСТКИ;
- КОМБИНИРОВАННЕ ПЕРЕСЕЧЕНИЯ ЛЮБОЙ СЛОЖНОСТИ;
- ПОДЪЁМЫ и СПУСКИ 90, 45, 30 и другие;
- СИСТЕМУ ПОДВЕСОВ И КРЕПЛЕНИЯ;
- КАБЕЛЬНЫЕ ЗАЖИМЫ И КРЕПЛЕНИЯ;
- СОЕДИНИТЕЛИ;
- ВСЕ НЕОБХОДИМЫЕ КОМПОНЕНТЫ (вплоть до крепежа)
ПОМОЖЕМ ВАМ РАЗРАБОТАТЬ ДЕТАЛЬНЫЙ ПРОЕКТ С ПОСТАВЛЯЕМЫМИ НАМИ КОМПЛЕКТУЮЩИМИ
ПРЕДЛОЖИМ ВАМ БИБЛИОТЕКУ УПРОЩЁННЫХ МОДЕЛЕЙ, ДЛЯ САМОСТОЯТЕЛЬНОГО ПРОЕКТИРОВАНИЯ
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДЛЯ ЗАКАЗА
ЛЛА-A100-C50-T136-L2000
где:
ЛЛА - Лоток Лестничный Алюминиевый;
A100 - ширина внутренняя;
С50 - высота внутренняя;
T200 - шаг установки перекладин;
L2000 - длина направляющей
