С-образные зажимы кабеля с пластмассовыми вставками

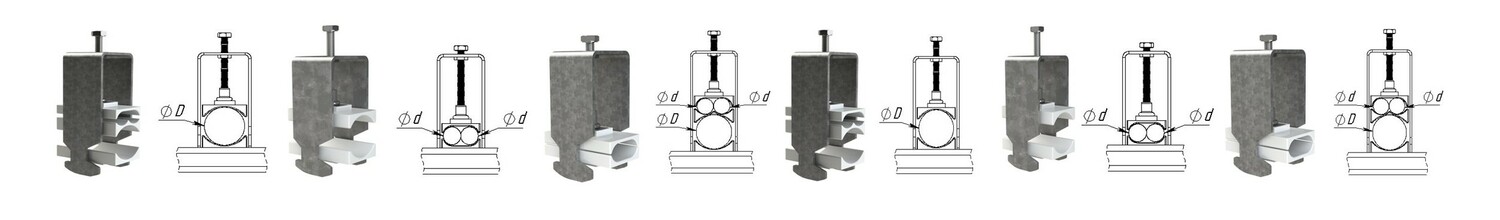

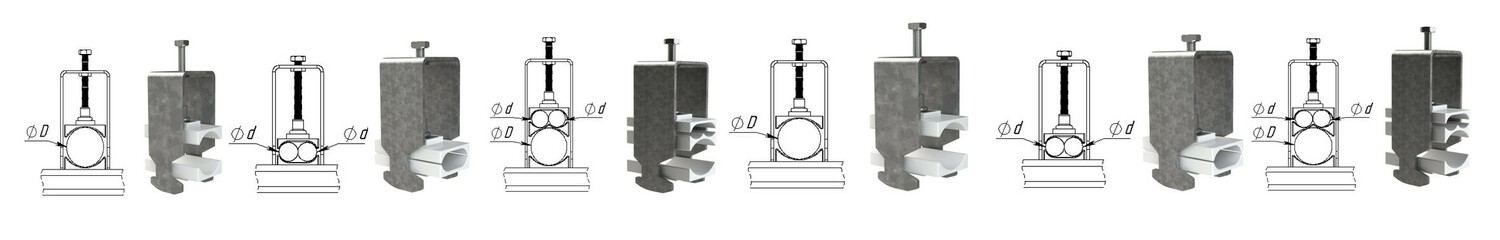

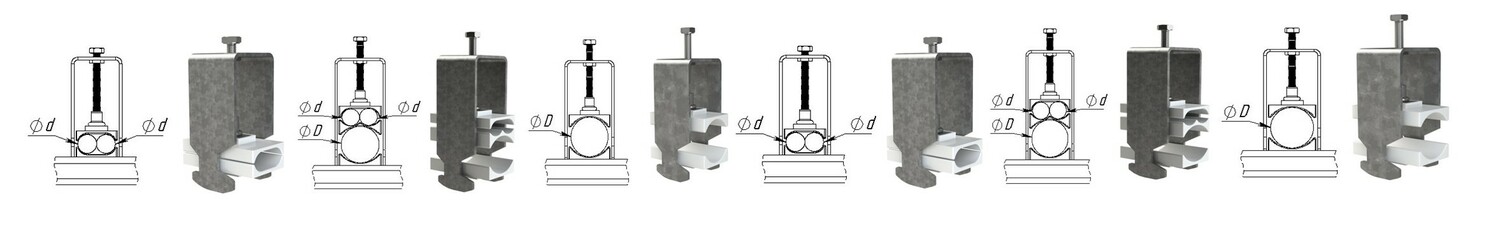

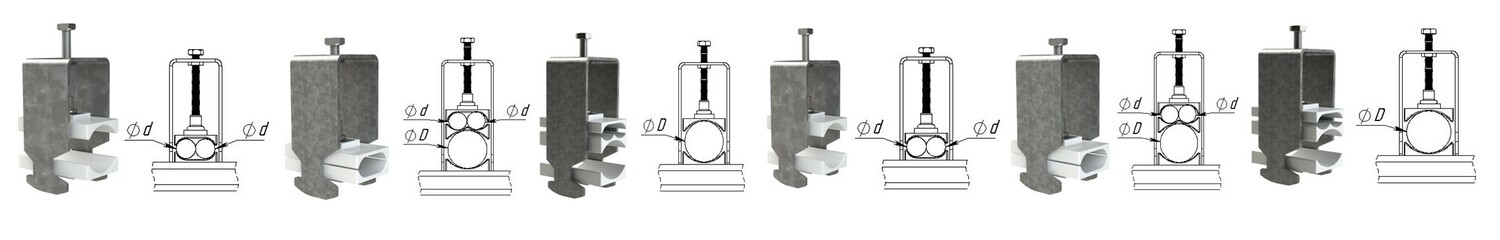

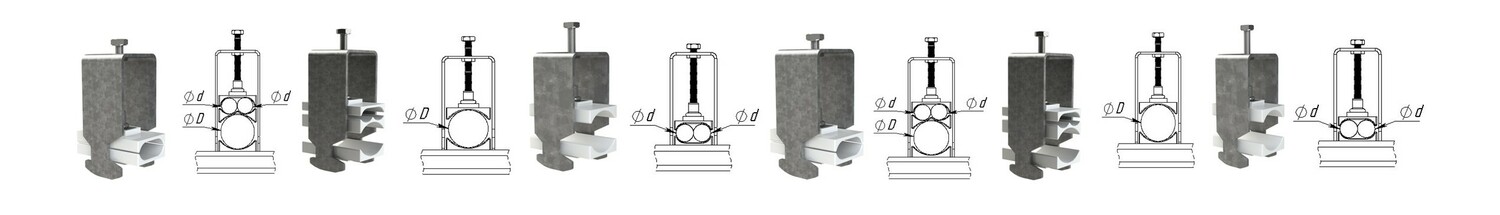

Характеристики и размеры держателей кабеля
Основные параметры конструкции
| Материал корпуса (скобы) | Сталь оцинкованная/Сталь с горячим цинкованием/Нержавеющая сталь AISI 304(A2) / Нержавеющая сталь AISI 316(A4) и других марок |
| Покрытие | Порошковая покраска (RAL) |
| Материал прижимов, опор и прокладок | ПА6/ПА12/Полиэфирэфиркетон(ПЭЭК)/АБС или другой по требованию |
| Диаметр кабеля | от 6 до 64 мм (8 диапазонов зажима) |
| Количество кабелей | от 1 до 3 шт(и более по ТЗ) |
| Совместимость с профилем | С-профиль (DIN-рейка), С-профиль (Strut-профили или Страт-профили) |
| Прижимной винт | DIN 933 М4 |
Специальные исполнения кабельных зажимов для агрессивных сред
Зажимы из нержавеющей стали AISI 304 / AISI 316 с вкладышами из ПЭЭК (или других специальных пластиков, подбираемых под условия эксплуатации) позволяют применять изделия на химических и пищевых производствах, а в энергетике - вплоть до АЭС (с учётом требований конкретного объекта).
НЕ НАШЛИ ПОДХОДЯЩИХ РАЗМЕРОВ? СВЯЖИТЕСЬ С НАМИ - ИЗГОТОВИМ ЗАЖИМ СПЕЦИАЛЬНО ПО ВАШЕМУ ТЕХНИЧЕСКОМУ ЗАДАНИЮ.

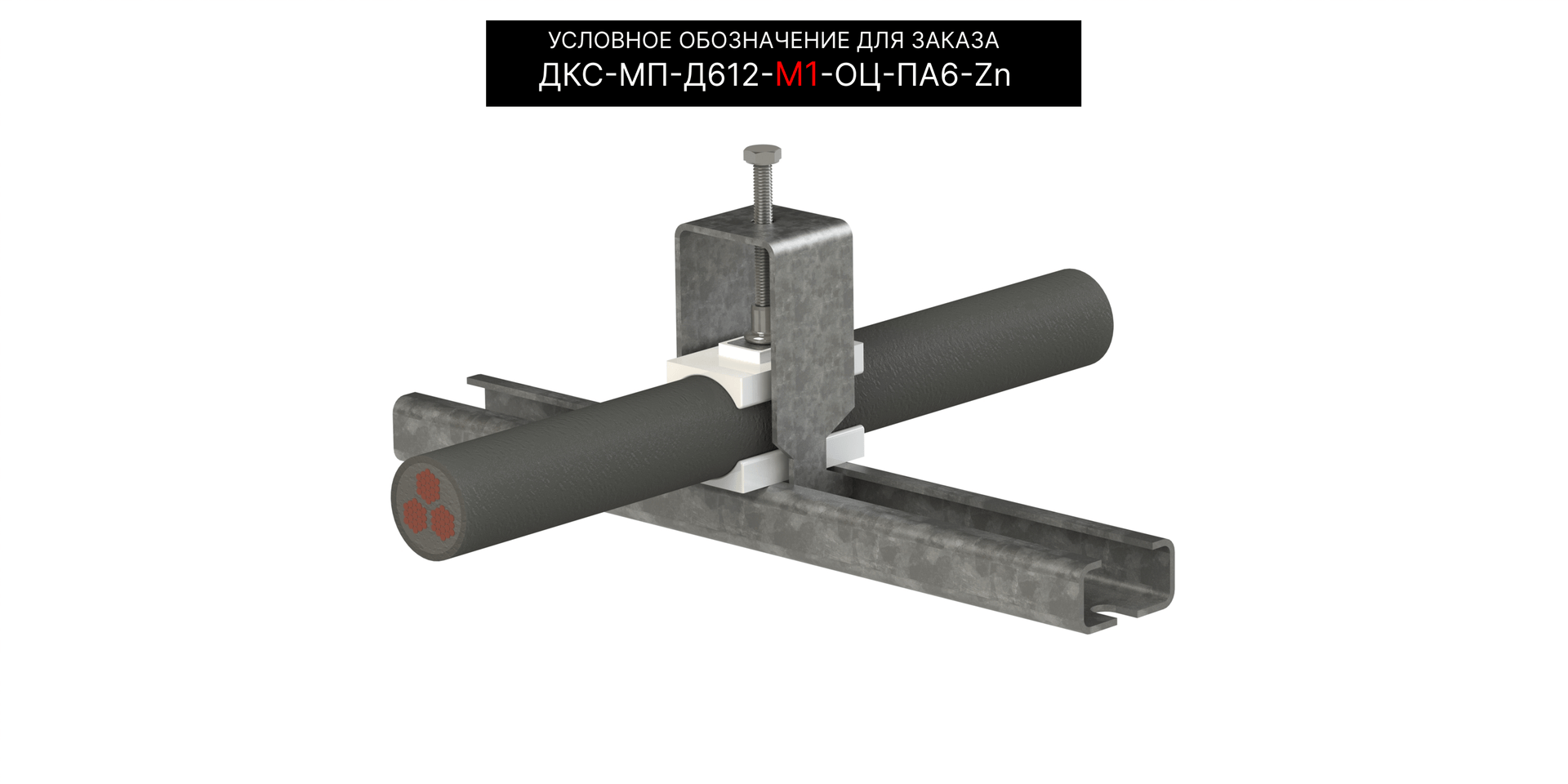

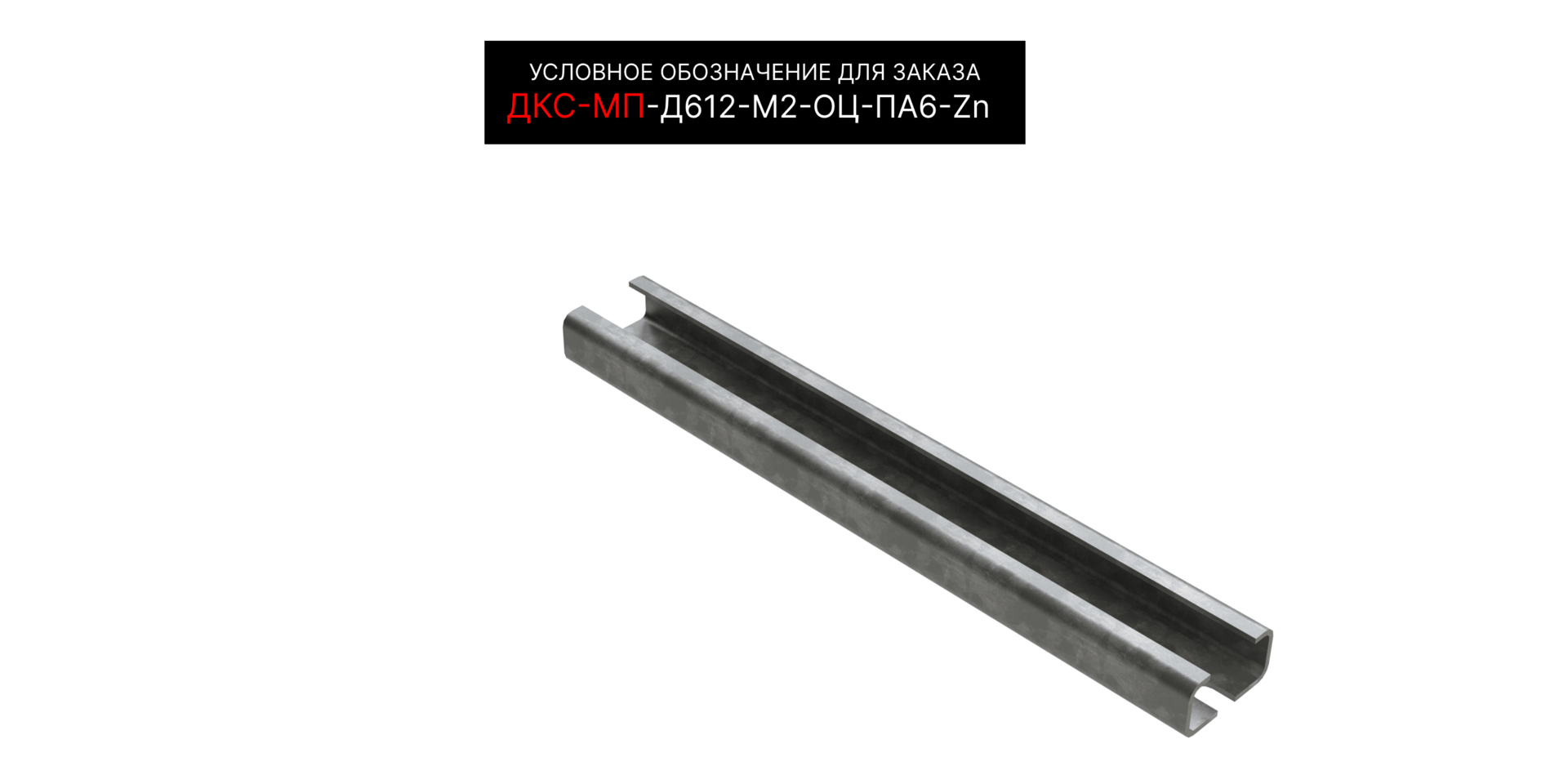

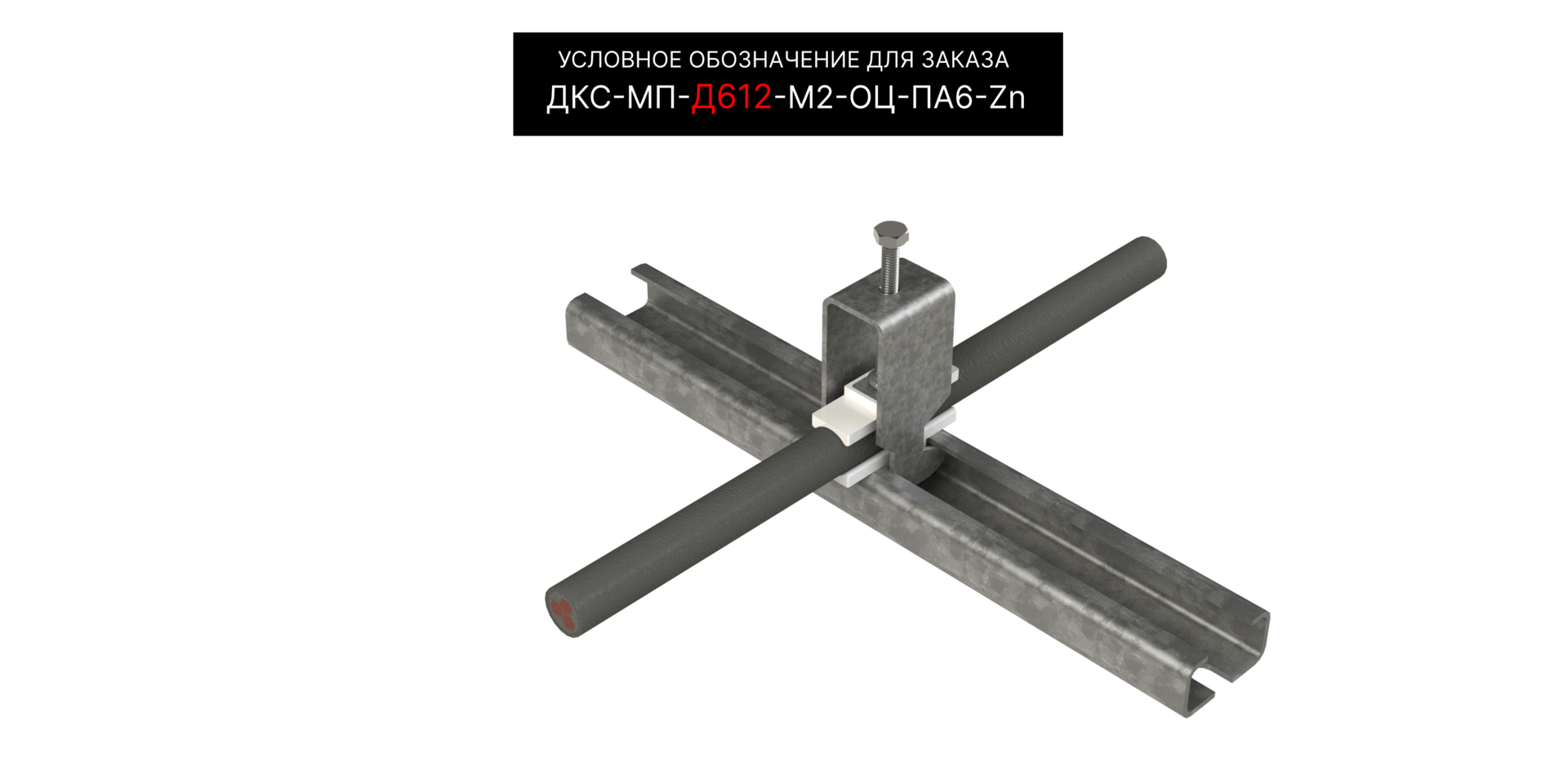

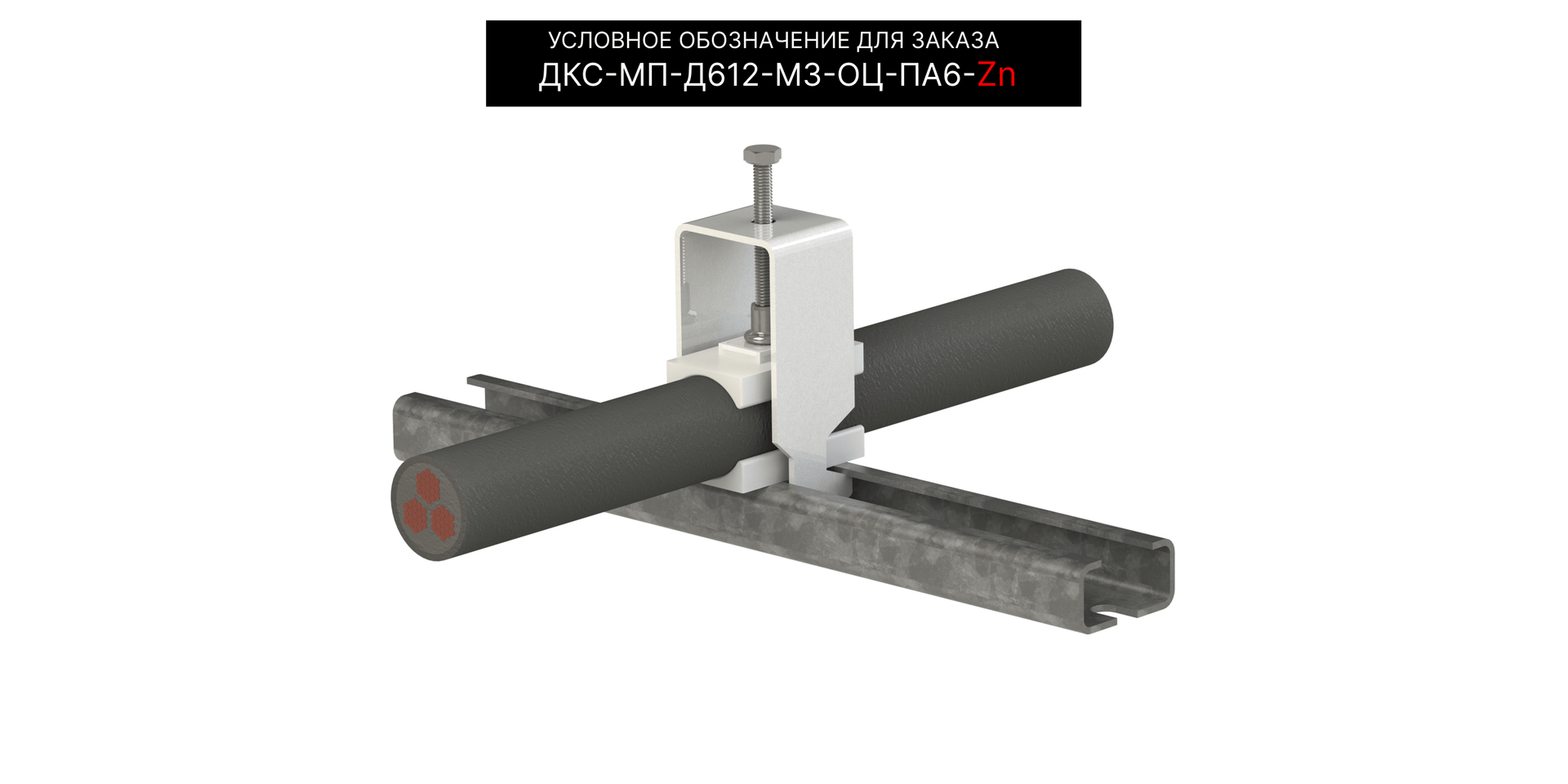

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ДЛЯ ЗАКАЗА
МП-ДКС-Д6.12-М2-ОЦ-ПА6-RAL
где:
МП - Металл корпус / Пластик вставка;

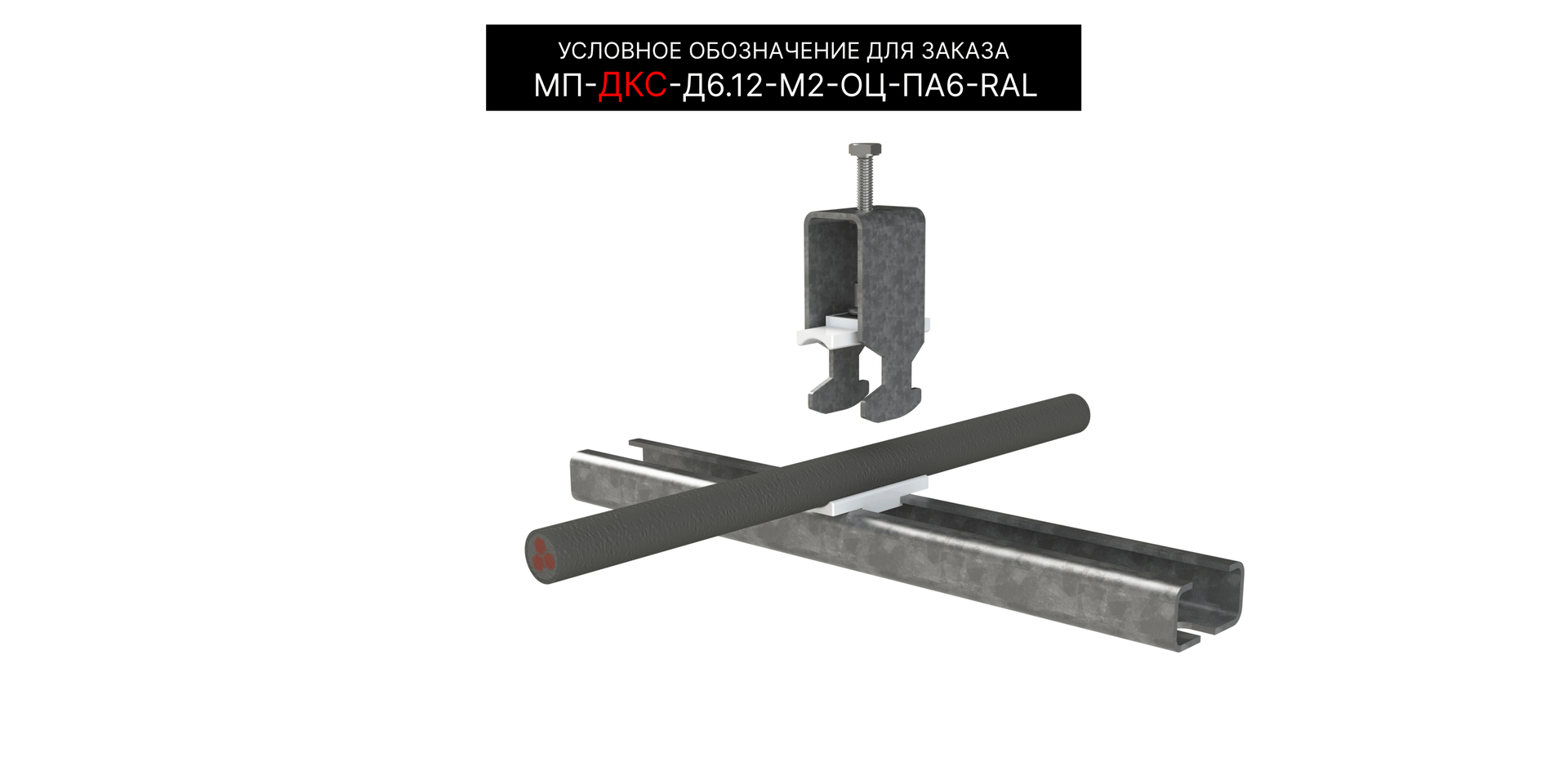

ДКС - Держатель Кабельный С-образный;

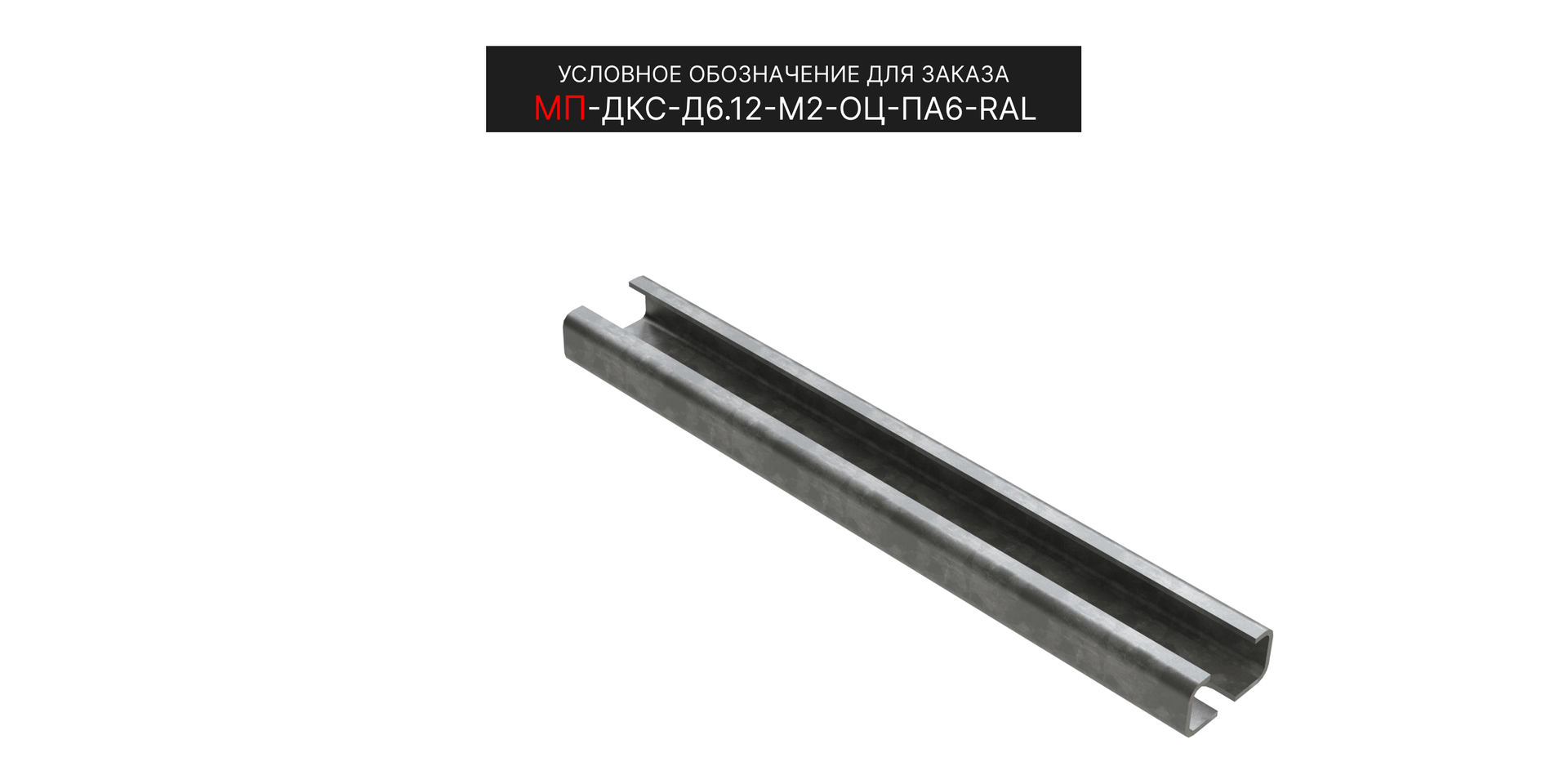

С-профиль (DIN-рейка) по стандарту DIN EN 60715, ГОСТ IEC 60715-2021
Типоразмер С30 (высота 15 мм, ширина 30 мм, шлиц/зев 16 мм).
ДКК - Держатель Кабельный Крючковый;
С-профиль (Strut-профили или Страт-профили) по стандарту ГОСТ 8282-2022
Типоразмер:
41х21 мм (одинарный облегченный)
41х41 мм (одинарный стандартный)
41х82 мм (двойной / усиленный)

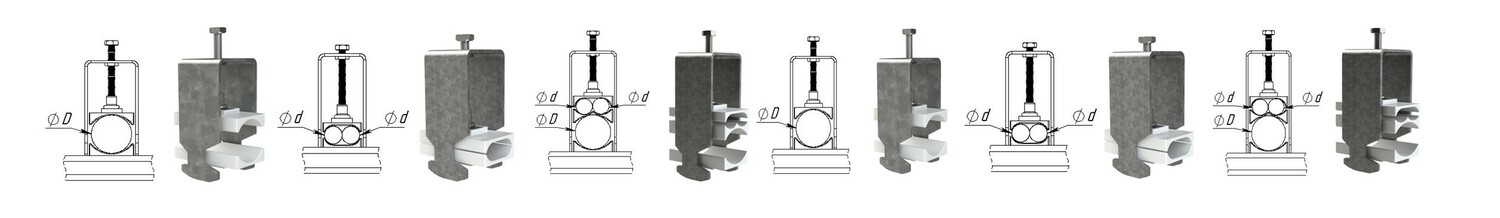

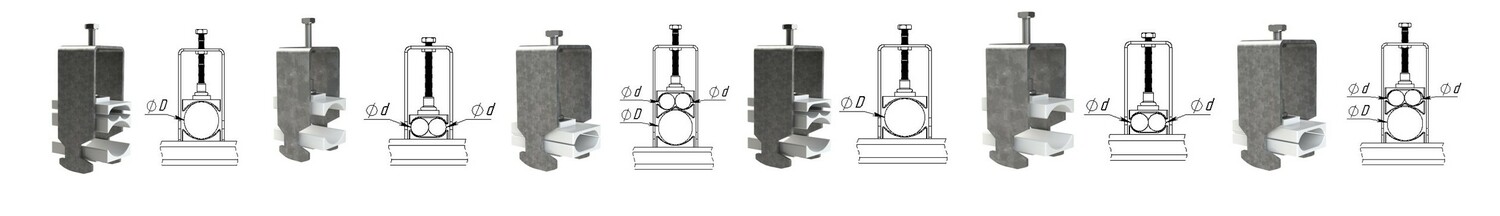

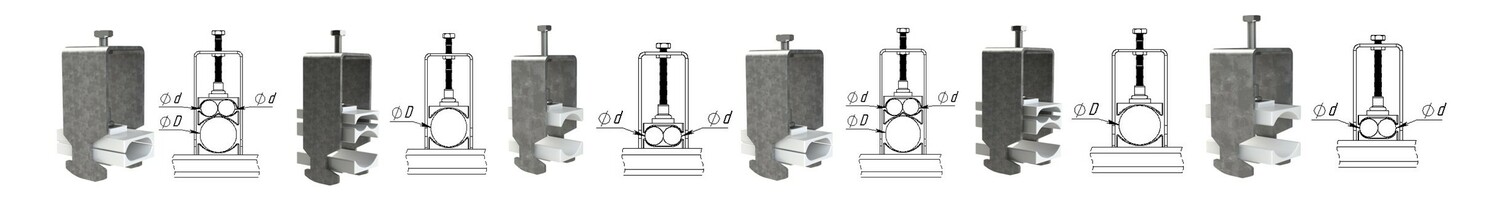

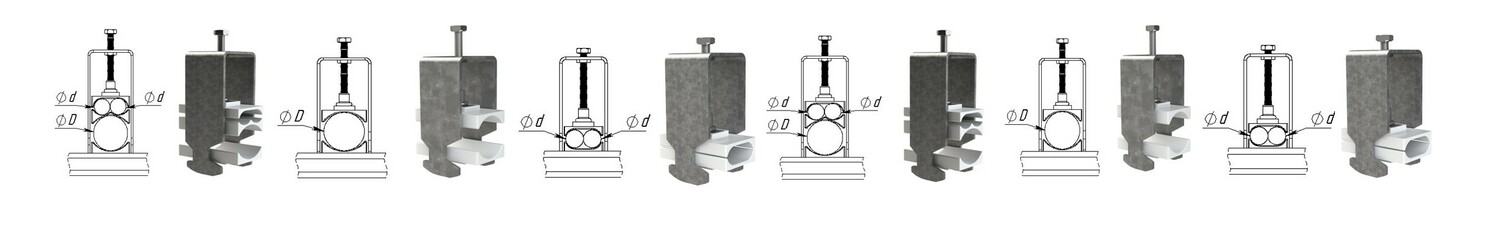

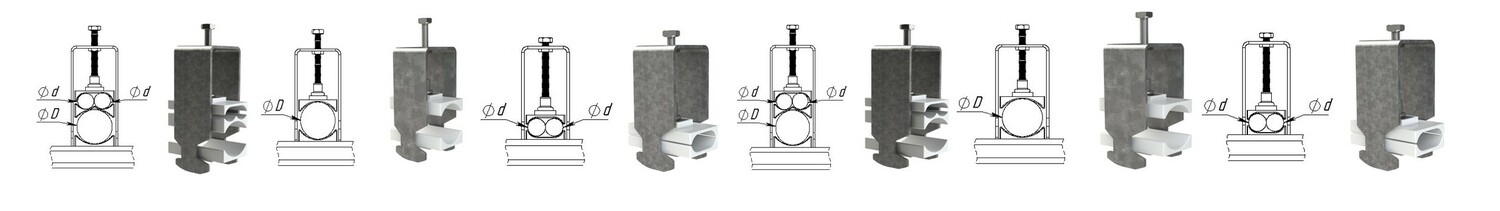

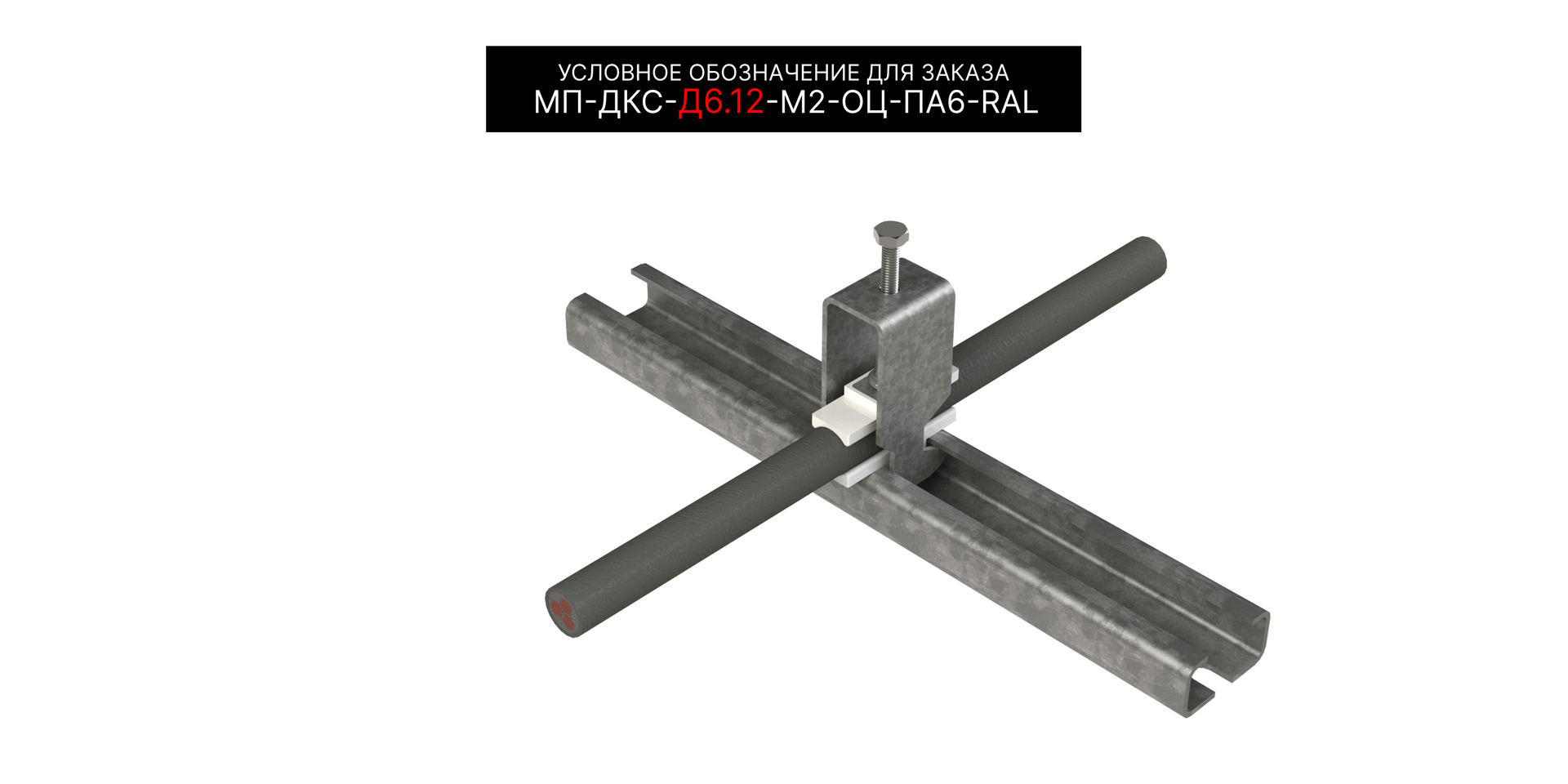

Д6.12 - Диаметр кабеля
( Д6.12 - диаметр кабеля от 6 до 12 мм, Д12.18 - диаметр кабеля от 12 до 18 мм
Д18.22 - диаметр кабеля от 18 до 22 мм, Д22.30 - диаметр кабеля от 22 до 30 мм
Д30.38 - диаметр кабеля от 30 до 38 мм, Д38.42 - диаметр кабеля от 38 до 42 мм
Д42.50 - диаметр кабеля от 42 до 50 мм, Д50.64 - диаметр кабеля от 50 до 64 мм) ;
М2 - Количество кабелей
Если кабель 1 шт., параметр не указывается.
(Если больше 1 шт. : М2 - кабель 2 шт., М3 - кабель 3 шт. и т. д.);

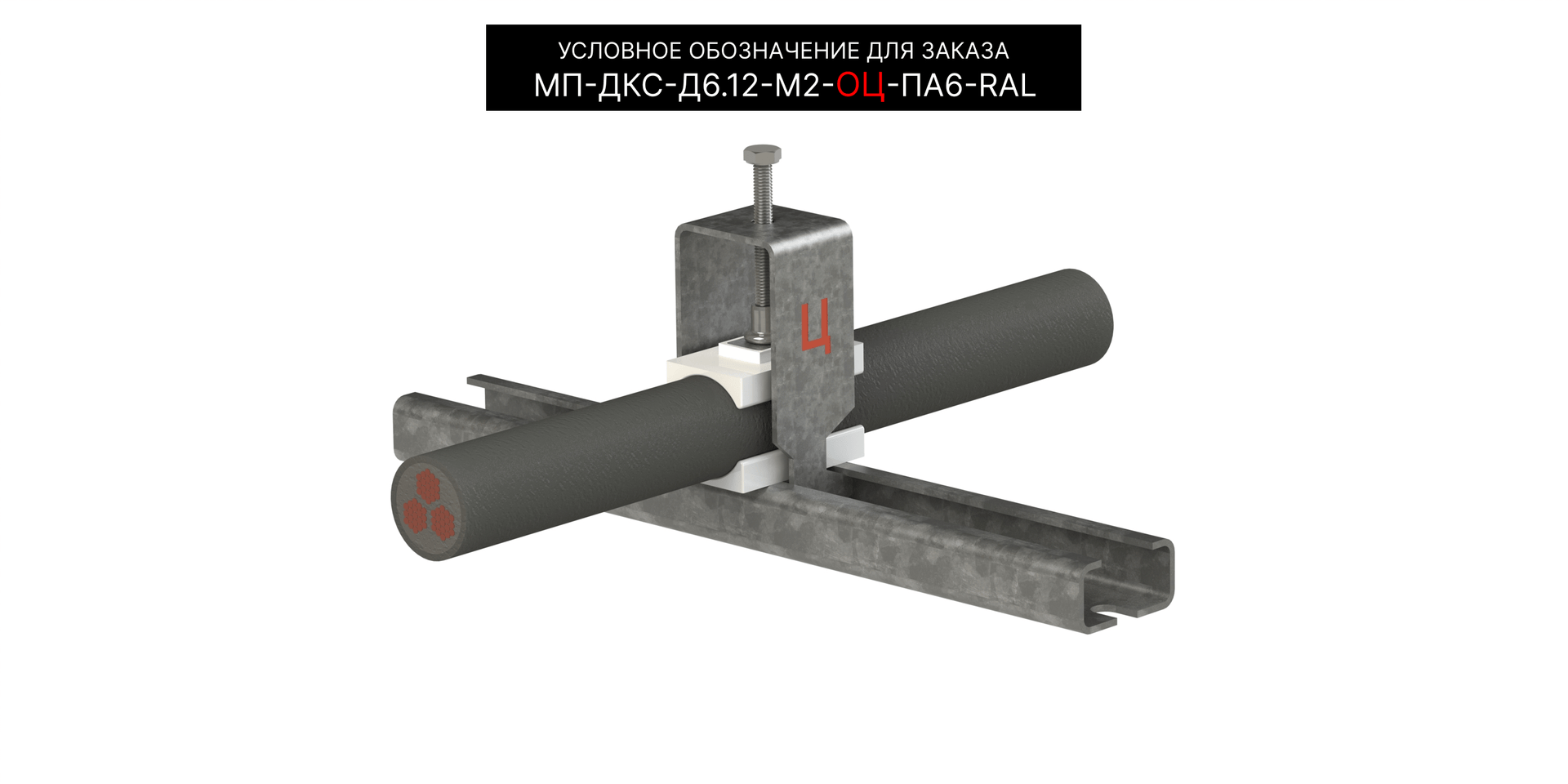

ОЦ - Материал корпуса
(ОЦ - Сталь оцинкованная, ГЦ - Сталь с горячим цинкованием, А2 - Нержавеющая сталь AISI 304, А4 - Нержавеющая сталь AISI 316, А1 - Нержавеющая сталь AISI 430 и AISI 201 ( или другая марка нержавеющей стали по требованию, например: 321 - Нержавеющая сталь AISI 321 );
ПА6 - Материал вставки (прижим, прокладка, опора)
( ПА6 - Полиамид 6, ПА12 - Полиамид 12, ПЭЭК - Полиэфирэфиркетон, АБС - АБС - пластик, СПЕЦ - другой материал по Вашему заказу - требуется обязательная расшифровка в заказе);

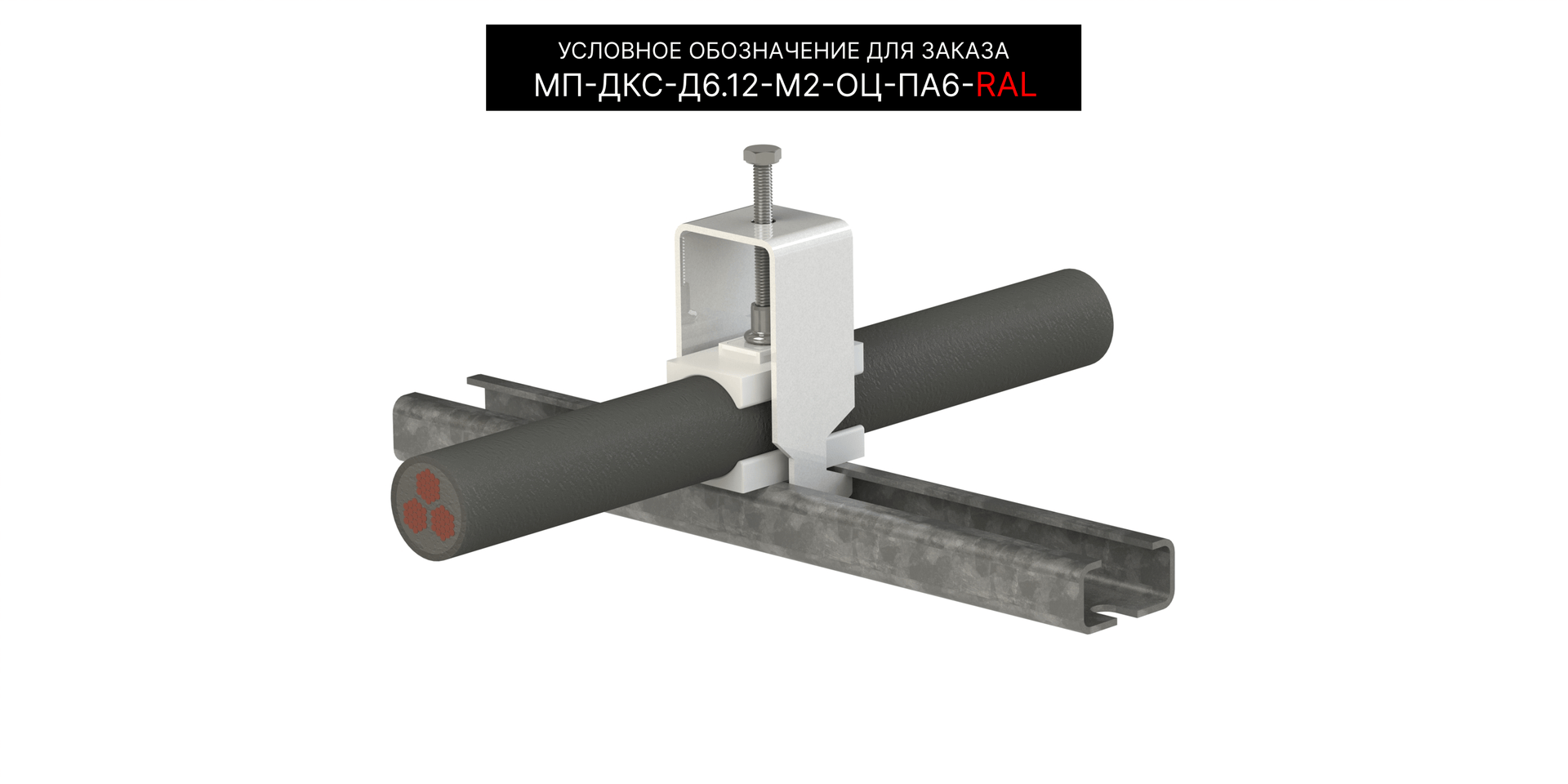

RAL - Дополнительное покрытие
(RAL - порошковая окраска + указать номер цвета по RAL ( напр. RAL9005));
Если покрытие не требуется, параметр не указывается.
Условные обозначения держателя кабеля при заказе
КАК ВЫБРАТЬ ДЕРЖАТЕЛЬ ДЛЯ ВАШЕГО КАБЕЛЯ?
ВЫБОР ТИПА ЗАЖИМА ЗАВИСИТ
ОТ ПРОФИЛЯ МОНТАЖА
ДИАМЕТР ЗАКРЕПЛЯЕМОГО КАБЕЛЯ
СКОЛЬКО КАБЕЛЕЙ НУЖНО ЗАКРЕПИТЬ?
ВЫБЕРИТЕ МАТЕРИАЛ ОСНОВАНИЯ
ПОДБЕРИТЕ МАТЕРИАЛ ПЛАСТИКОВОЙ ВСТАВКИ
ОПРЕДЕЛИТЕСЬ С ЦВЕТОМ И ТИПОМ ПОКРЫТИЯ
Цвета по RAL
для порошковой покраски
Назначение и преимущества фиксатора кабеля
Кабельный зажим с пластмассовой вставкой представляет собой надежную и простую в монтаже конструкцию для безопасной фиксации проводов. Держатель кабеля позволяет проложить аккуратную кабельную трассу, обеспечивает защиту изоляции от механических воздействий и различных повреждений.
Конструкция кабельной скобы и особенности монтажа
Кабельная скоба с пластиковым вкладышем состоит из прочного стального корпуса и фиксирующей вставки, которая гасит микровибрации и исключает сдавливание кабеля. Высокая скорость установки и широкий размерный ряд делают этот держатель для проводов практичным. Поскольку каждый крепёж изготовлен под определенный диапазон диаметров кабеля - монтаж исключает необходимость подгонки зажима под кабель, а фиксация остается стабильной на весь срок эксплуатации.
Сферы применения

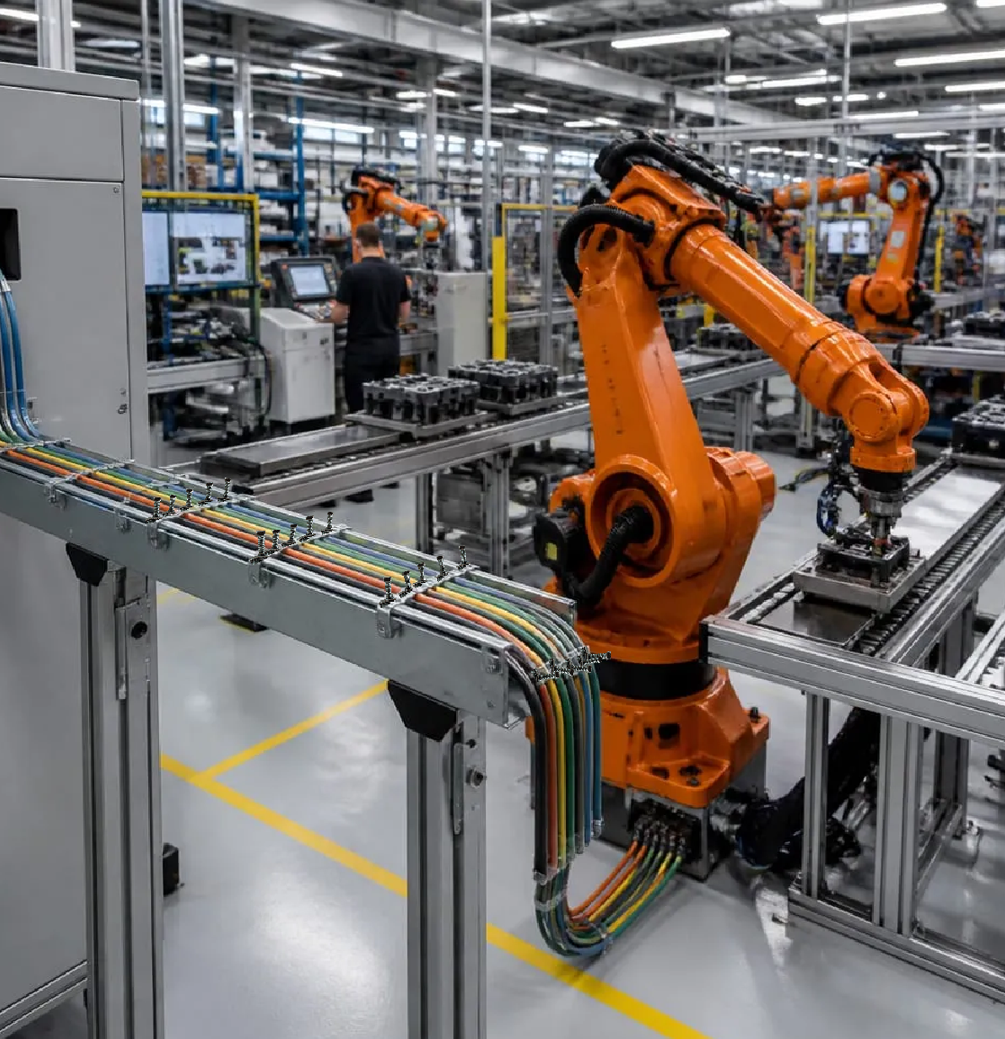

Кабельные зажимы для технологического оборудования

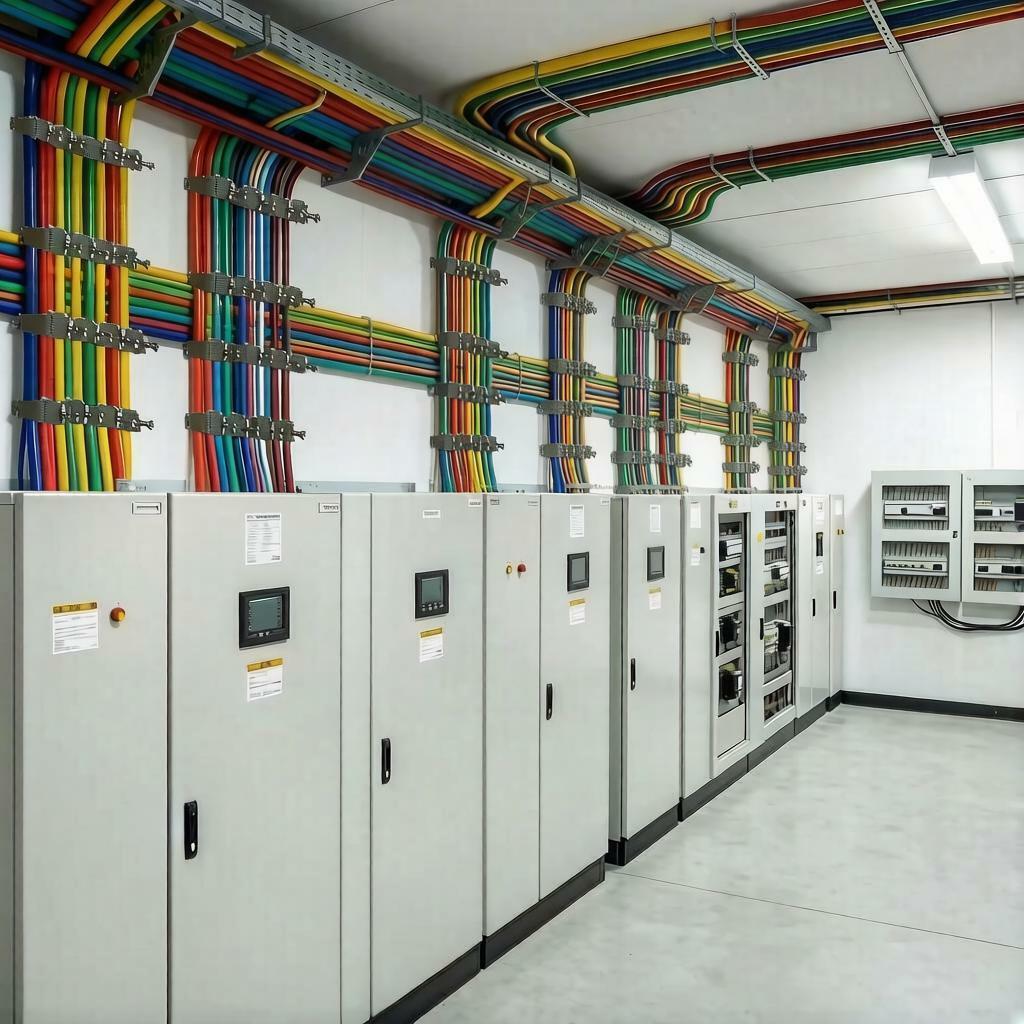

Держатель кабеля для системы энергоснабжения предприятий

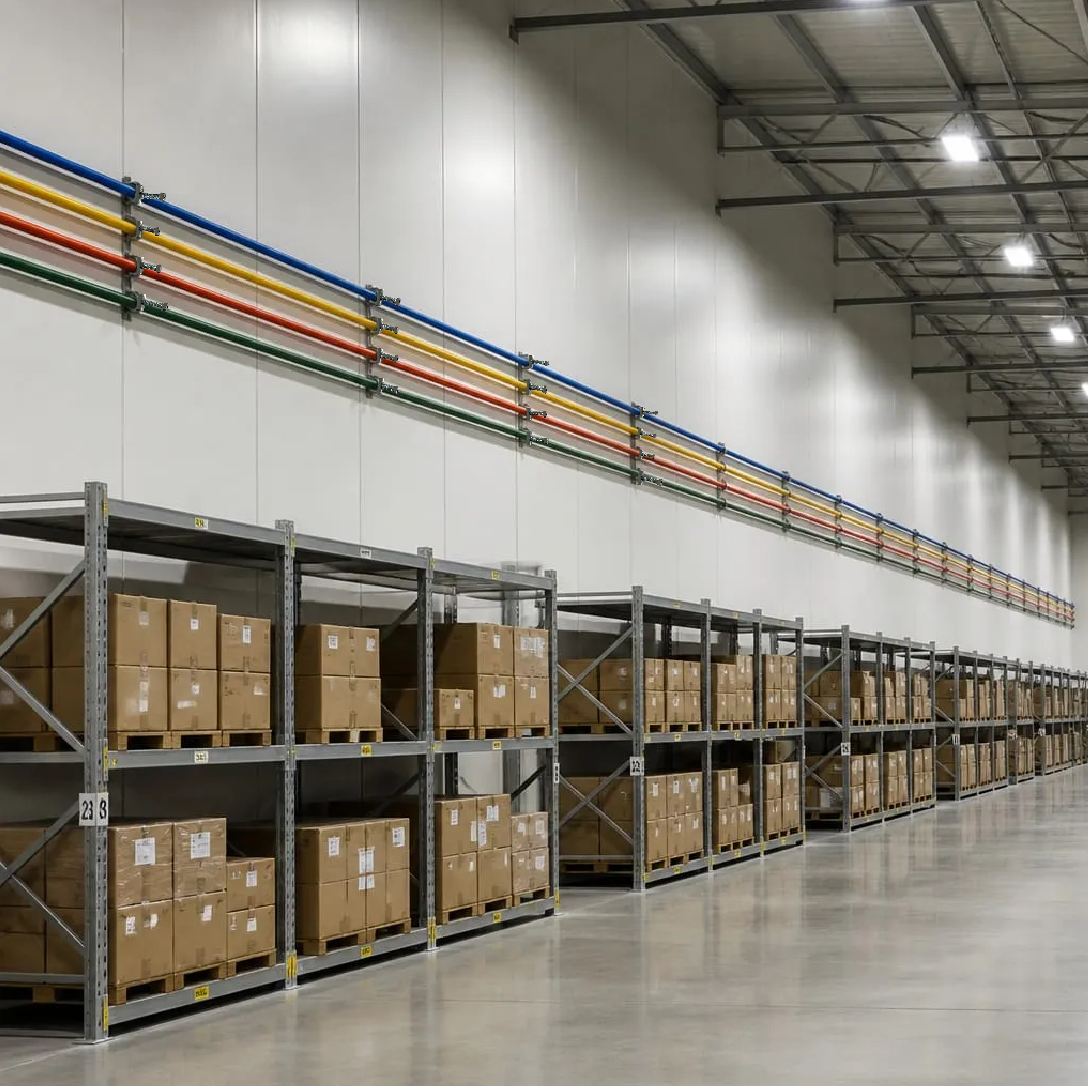

Кабельные держатели на складах и логистических центрах

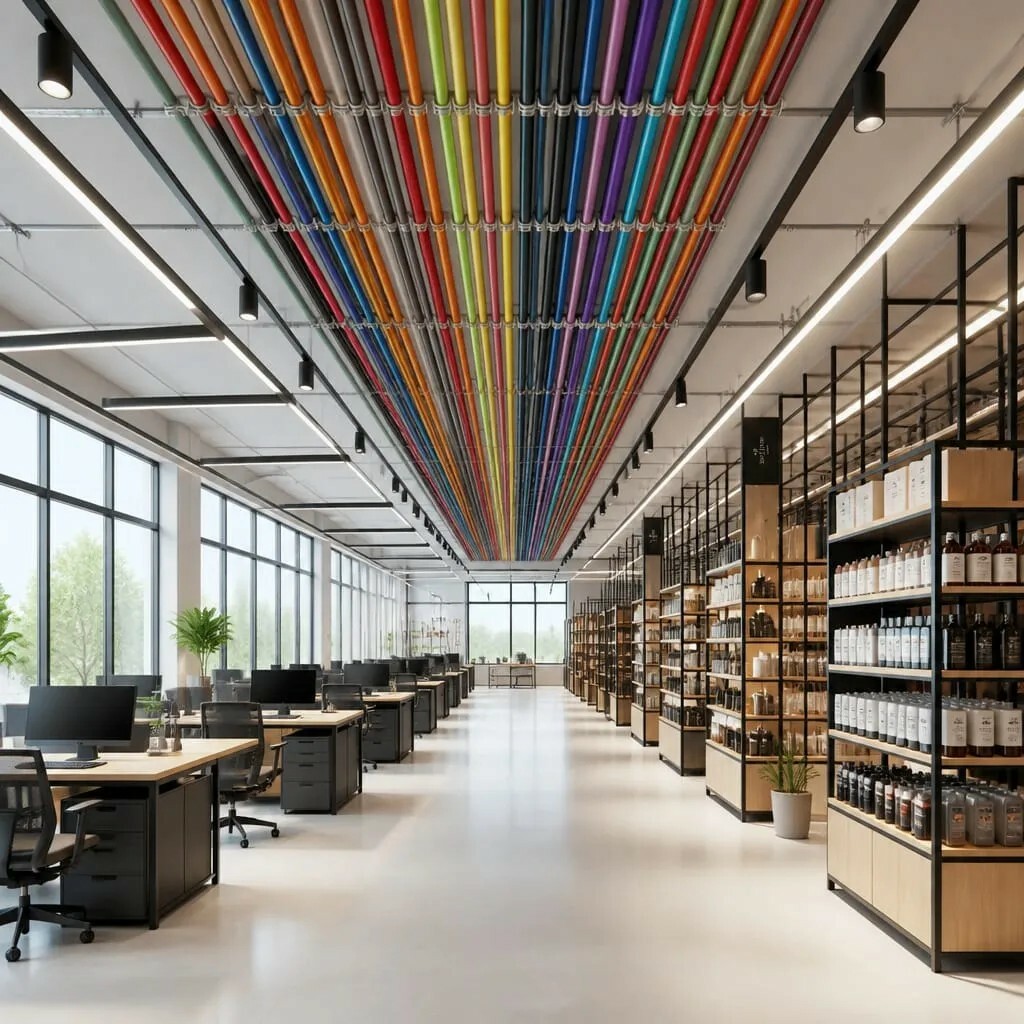

Крепление кабеля в офисных зданиях и торговых площадях
ОБРАТИТЕСЬ К НАМ СО СВОИМ ПРОЕКТОМ - МЫ ПОМОЖЕМ ПОДОБРАТЬ И ПОСЧИТАТЬ ВСЕ НЕОБХОДИМЫЕ ЭЛЕМЕНТЫ:
- ПРЯМЫЕ СЕКЦИИ (требуемой ширины, длинны, высоты стенок);
- УГЛЫ 90, 45, 30 и другие;
- Х, T, Y - ОБРАЗНЫЕ ПЕРЕКРЁСТКИ;
- КОМБИНИРОВАННЕ ПЕРЕСЕЧЕНИЯ ЛЮБОЙ СЛОЖНОСТИ;
- ПОДЪЁМЫ и СПУСКИ 90, 45, 30 и другие;
- СИСТЕМУ ПОДВЕСОВ И КРЕПЛЕНИЯ;
- КАБЕЛЬНЫЕ ЗАЖИМЫ И КРЕПЛЕНИЯ;
- СОЕДИНИТЕЛИ;
- ВСЕ НЕОБХОДИМЫЕ КОМПОНЕНТЫ (вплоть до крепежа)
ПОМОЖЕМ ВАМ РАЗРАБОТАТЬ ДЕТАЛЬНЫЙ ПРОЕКТ С ПОСТАВЛЯЕМЫМИ НАМИ КОМПЛЕКТУЮЩИМИ
ПРЕДЛОЖИМ ВАМ БИБЛИОТЕКУ УПРОЩЁННЫХ МОДЕЛЕЙ, ДЛЯ САМОСТОЯТЕЛЬНОГО ПРОЕКТИРОВАНИЯ
